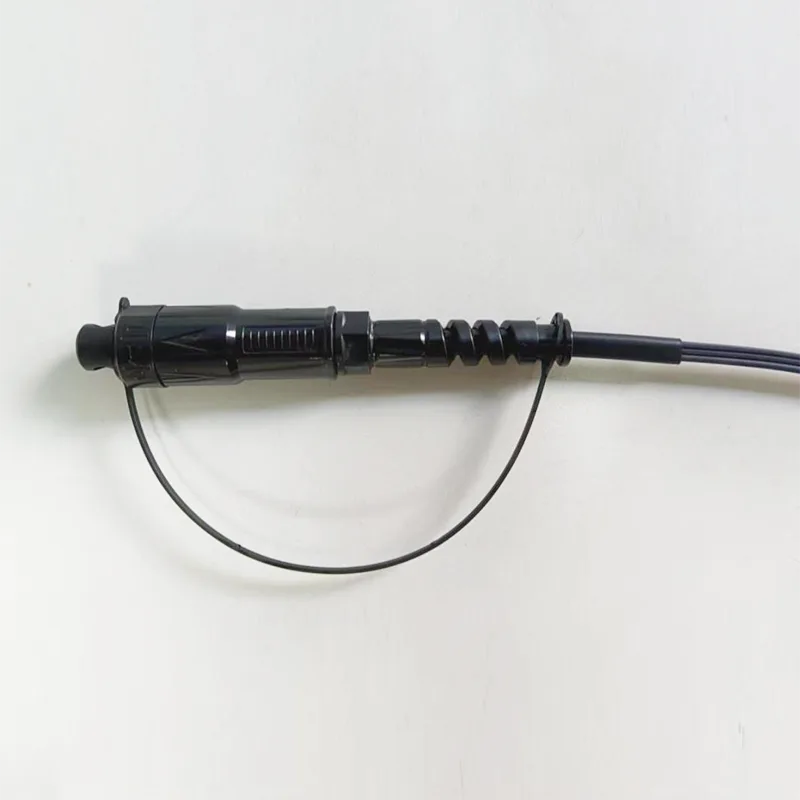

φ5mm cábla titim uiscedhíonach H optic SC/APC Connector corda paiste

Iarratas:● Córais FTTX/FTTH● Iarratais Ethernet● Naisc CATV● Dáileadh comhartha optúil● Líonraí Optúla Éighníomhacha (PON)● Iarratais chnámh droma, cothrománach agus riser● Boscaí teirminéil titim réamhchinnte● Limistéir lasmuigh;......

Seol Fiosrúchán

Cur síos ar an Táirge

Iarratas:

● Córais FTTX/FTTH

● Iarratais Ethernet

● Naisc CATV

● Dáileadh comhartha optúil

● Líonraí Optúla Éighníomhacha (PON)

● Iarratais chnámh droma, cothrománach agus riser

● Boscaí teirminéil titim réamhchinnte

● Limistéir lasmuigh; Timpeallacht chrua

Gnéithe:

● Caillteanas isteach íseal, caillteanas ardfhillte.

● Go maith in atrialltacht agus in oiriúint.

● Cuir isteach 100%, caillteanas ar ais, aghaidh deiridh agus.

● Cigireacht trasnaíochta.

● seasmhacht mheicniúil den scoth.

● Cloí le Telcordia GR-326-Core.

● Cinntíonn sé ardfheidhmíocht agus iontaofacht i mbainistiú cáblaí optúla.

● Suiteáil agus athchumrú tapa agus éasca.

● Láimhseáil shimplí, níl aon ghá le huirlis speisialta.

● IP68 Uiscedhíonach.

1. Sonraíocht theicniúil corda paiste

Tógáil	Aonad	Cur síos
Comhaireamh snáithín		Simpléacs
Tonnfhad	Nm	1310/1550
Caillteanas a chur isteach	RB	≤0.30 (tipiciúil: 0.15)
Cailleadh Tuairisceáin	RB	≥ 60
Cineál naisc		Sc/apc
Pungal		Ceirmeach
Timthriallta Ceangail		500
Dath seaicéad cábla		Dubh salach
Trastomhas seachtrach cábla	mm	5.0 ± 0.2
Modh snáithín		Mód Aonair: G657A2
Ábhar seaicéad cábla		HDPE
Meáchan cábla	Kg/km	22 （Thart）
Ábhar a phriontáil		Saincheaptha
Fad	m	50 、 75 、 125 、 175 nó saincheaptha (Lamháltas: ± 0.5m)
Cineál cónascaire		Ionchur ： Accord H optic SC/APC
Cineál cónascaire		Aschur ： Accord H optic SC/APC
Tarraingt (aiseach idir cábla agus cónascaire)	N	200
Grád uiscedhíonach		IP68
Teocht oibriúcháin	℃	-25 ° C ~ +70 ℃
Teocht stórála	℃	-25 ° C ~ +70 ℃

2. Trasghearradh cábla

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Méid an struchtúir chábla

Mír	Ábhar	Sonraíochtaí Sonraíochtaí
Snáithín maolánach daingean	Uimhir a chur ar	1
	Tíopáil	G.657A2
	Dath	Faoi bhrón
	Ábhar	Lszh
	Trastomhas (mm)	0.90 ± 0.05
Srath istigh	Trastomhas (mm)	2.8 ± 0.2
	Tiús (mm)	0.25 ± 0.05
	Dath	Bán
	Ábhar	Lszh
Ball Neart 1	Ábhar	FRP greamaithe
Ball Neart 1	Cainníocht	0.5*2
Comhalta 2 láidreachta 2	Ábhar	Snáth aramid + snáth gloine blocála uisce
Corda srab	Uimhir a chur ar	1
Corda srab	Dath	Lasta
Scáthú	Ábhar	HDPE
	Trastomhas (mm)	5.0 ± 0.2
	Tiús (mm)	1.1 ± 0.1
	Dath	Dubh salach
Weigth cábla	Kg/km	22 ± 3

4. Ábhar cábla

4.1 Snáithín Optúil

Beidh gach saintréith den snáithín cábla (snáithín cábla críochnaithe), ar a laghad, i gcomhréir leis an moladh ITU-T G.657A2 agus beidh siad mar a leanas.

Mír	Sonraíocht
Cineál snáithín	Modh aonair
Ábhar snáithín	Shilice dópáilte
Comhéifeacht tanúcháin @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Tar éis foirmiú cábla @ 1310 nm @ 1550 nm	≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 db/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 db/km
Tonnfhad scoite cábla cábla	≤ 1260 nm
Tonnfhad nialais	1300 ~ 1324 nm
Fána scagtha nialais	≤ 0.092 ps/(nm2.km)
Pmd @ 1550 nm	≤0.1 ps/km1/2
Scaipeadh crómatach @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Trastomhas Réimse Mód @ 1310 nm	8.5-9.3um
Earráid Croí / Clad Clad Earráid	≤ 0.5 ceann
Trastomhas cumhdaigh	125.0 ± 0.7 ceann
Neamhchiorclán a chumhdach	≤5%
Trastomhas sciath príomhúil	242 ± 7 ceann
Comhcheangal Bunphrionsabal / Cumhdach Bunscoile	≤10 µm
Neamhchiorclán a chlúdach	≤0.7%
Tanú le caillteanas lúbthachta cábla 1 Cas 1 Mandrel 7.5mm 10 casadh 1 mandrel 15mm	1550nm ≤ Δ 0.10 db/km 1550nm ≤ Δ 0.03 db/km

5. Feidhmíocht cábla snáithín optúil

5.1 CÁBLA CABLE RADIUS:

10 x trastomhas cábla (tar éis suiteála): 50mm

20 x trastomhas cábla (le linn suiteála): 100mm

6. Tástáil Feidhmíochta Meicniúil & Comhshaoil

S/n	Mír	Modh tástáil	Coinníoll glactha
1	Neart teanntachta IEC 794-1-E1	- Luchtaigh: 1200n - Fad an chábla faoi ualach: 50 m - Am ualaigh: ≥1min.	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm -Ní damáiste a dhéanamh do seaicéad seachtrach agus do ghnéithe istigh.
2	Tástáil crush IEC 794-1-E3	- Luchtaigh: 500n/100mm*100mm - Am ualaigh: ≥1min.	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm -Ní damáiste a dhéanamh do seaicéad seachtrach agus do ghnéithe istigh.
3	Friotaíocht tionchair IEC 794-1-E4	- Pointí Tionchair: 5 -Times in aghaidh an phointe: 1 - Tionchar Fuinneamh: 1N.M - Ga an Hammer Head: 12.5mm - Ráta Tionchair: 2 soic/timthriall	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm -Ní damáiste a dhéanamh do seaicéad seachtrach agus do ghnéithe istigh.
4	Lúbadh arís agus arís eile IEC 794-1-E6	- Ga lúbthachta: trastomhas 20 x cábla - Luchtaigh: 20 N. - Ráta Flexing: 3 soic/timthriall - Cuaire timthriallach: 30	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm -Ní damáiste a dhéanamh do seaicéad seachtrach agus do ghnéithe istigh.
5	Torsáin IEC 794-1-E7	- Fad: 1 m - Luchtaigh: 50 N. - Ráta casadh: 1 nóiméad/timthriall - Twist Uillinn: ± 180 ° - Líon an timthrialla: 10	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm -Ní damáiste a dhéanamh do seaicéad seachtrach agus do ghnéithe istigh.
6	Teocht Tástáil rothaíochta IEC 794-1-F1	- Céim Teochta: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Am in aghaidh gach céim: 24 uair an chloig - Líon na timthrialla: 2	- Athrú ar an gcaillteanas ≤ 0.1 db/km@1550 nm - Gan briseadh snáithín agus gan aon damáiste do sheath.

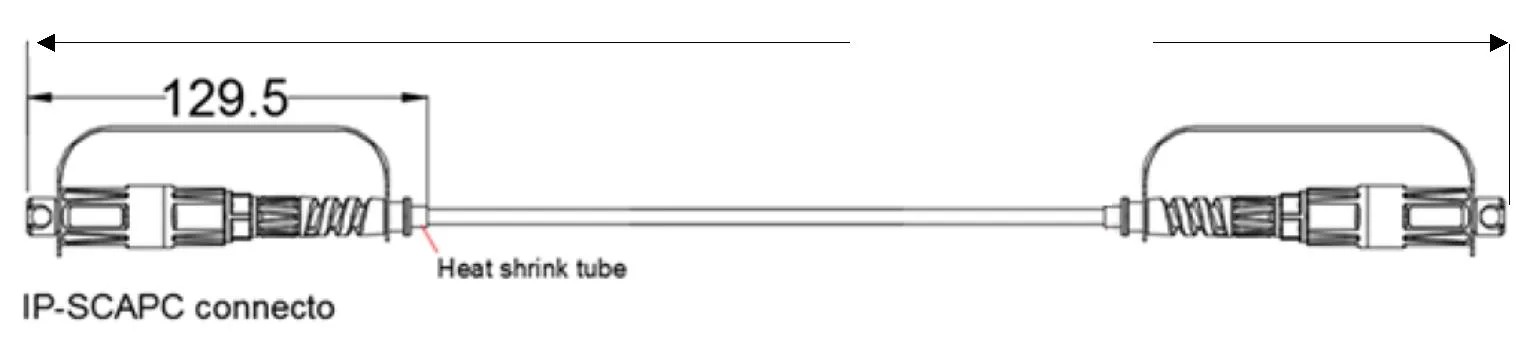

7.

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

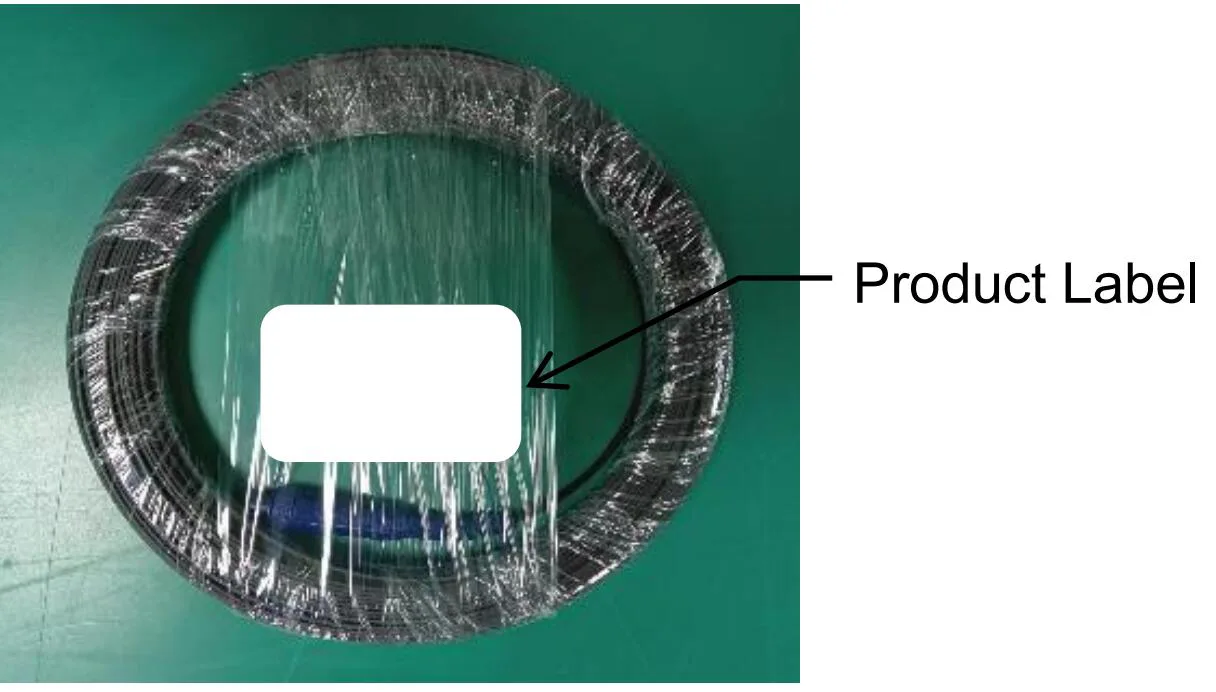

8. Pacáiste

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Riachtanais Pacáiste

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
