Bosca Dáileacháin Cábla Snáithín Réamh-Nasctha GFS-016-007C

1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don FTTX líonra.

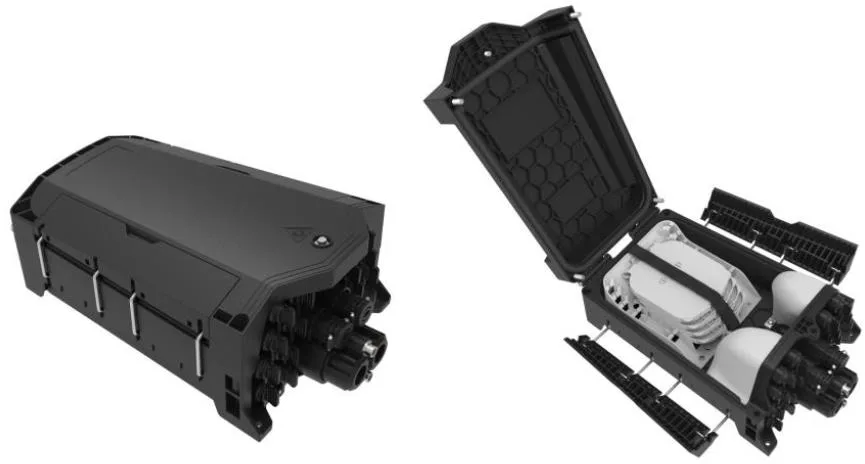

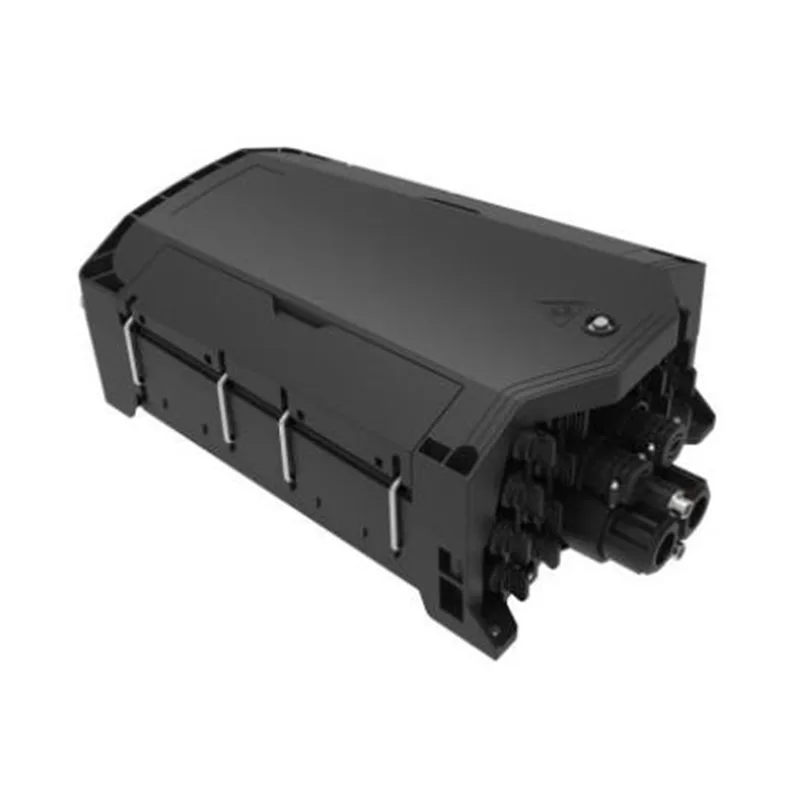

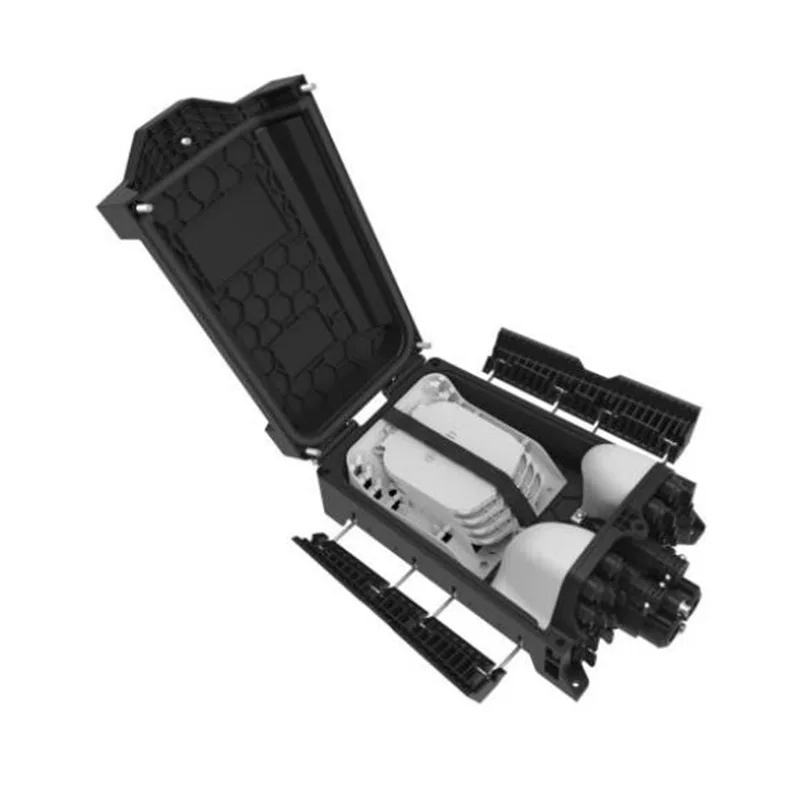

Cuma GFS-016-007C

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

1.3 Timpeallacht Iarratais

2. Saintréithe

1. Tá an bhlaosc bun agus an clúdach uachtair táthaithe ag táthú pláta te, nach bhfuil inscortha.

2. Ábhar: PP+GF.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP68.

5. 1 iontráil chábla optúil ubhchruthach, 2 iontráil chábla optúil brainse agus 16 cuibheoir réamhnasctha.

6. Tá cineálacha éagsúla tráidirí splice ar fáil.

7. Modh suiteála: suite ar chuaille, suite ón aer, suite ar bhallaí.

3. Sonraíochtaí

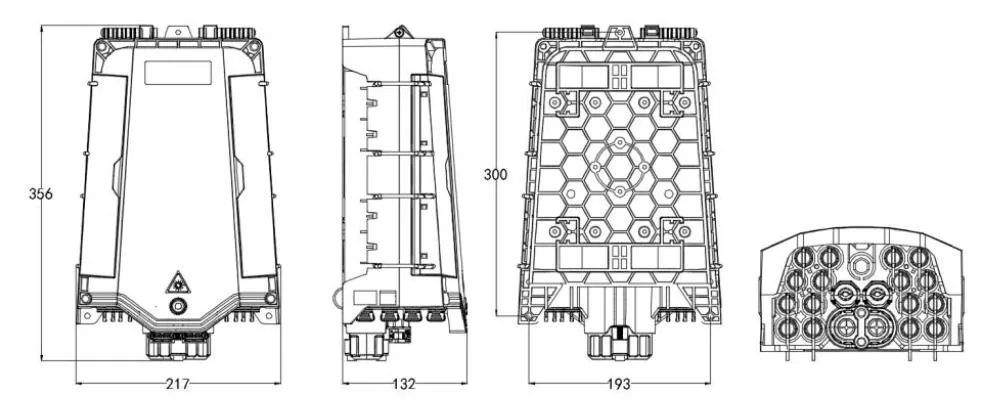

3.1 Sonraíochtaí Meicniúla

4. Cumraíocht

4.1 Príomhpharaiméadair Optúla

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir na gceanglas.

5. Pictiúr Táirgí

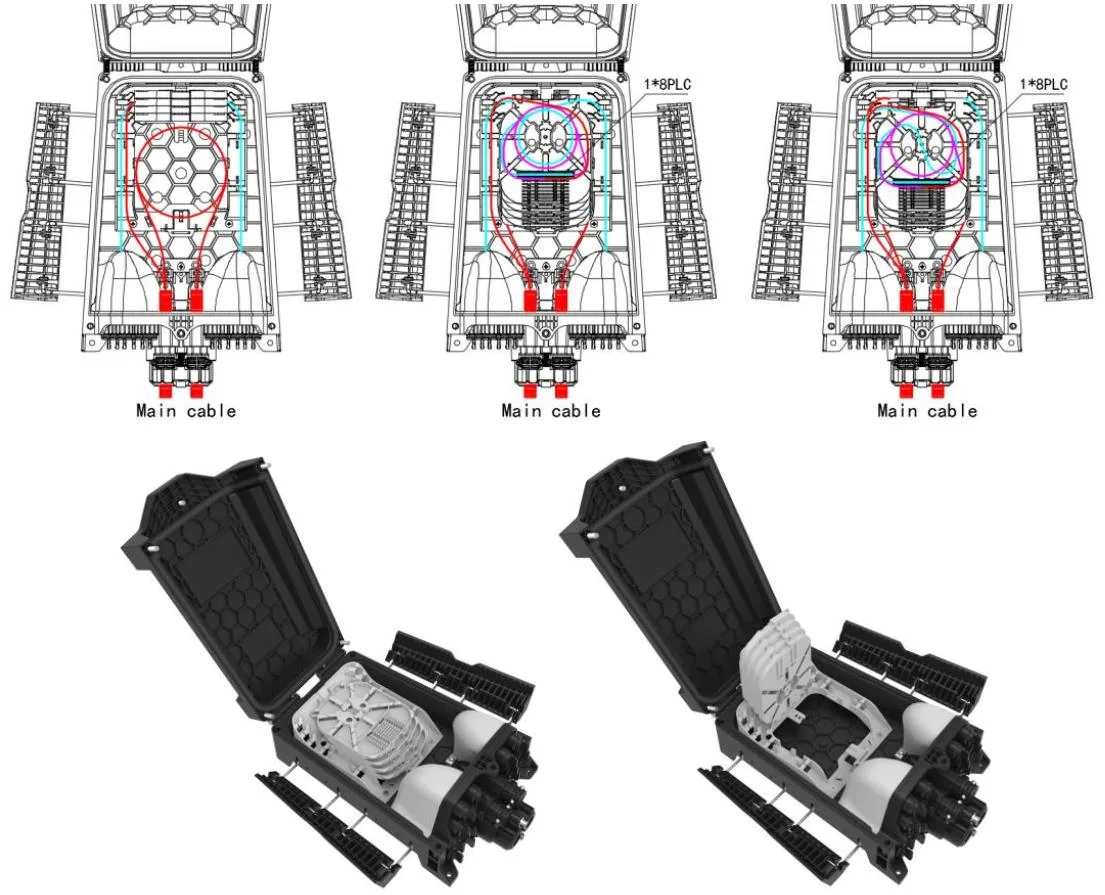

5.1 bealaí cábla táirge:

Léaráid Ródála GFS-016-007C

5.2 Tráidire Splicing

Mír	Tráidire Splicing a	Tráidire Splicing B.	Splicing Tray c
Toisí (H*W*D, MM)	121 * 101 * 4	125*101*8	125*101*8
Glanmheáchan (kg)	0.017	0.026	0.026
Pictiúr
Dath	Pantone 428C	Pantone 428C	Pantone 428C
Ábhar	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Cumas splicing tráidire (croíleacáin)	12 12  (1 shraith de mhuinín cosanta inlasta teasa)	16 16  (2 shraith de mhuinín cosanta teasa atá craptha)	2 (2 shraith de mhuinín cosanta teasa atá craptha)
Cumas scoilteoir atray (Ríomhairí pearsanta)	/	1  (PLC 1x2, 1x4, 1x8, snáithín 0.9mm, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, snáithín 0.9mm, 60x7x4mm), 1 (PLC 1X16, Snáithín 0.9mm, 60x12x4mm), 1  (1*2 fbt, snáithín 0.9mm, Ø3*60mm)
Uasmhéid (ríomhairí pearsanta)	8	4	4
Réamhshocrú (ríomhairí pearsanta)	/	4	/

Tabhair faoi deara:

Is féidir na tráidirí thuas a mheascadh de réir na gceanglas.

2. Rialacha Cumraíochta: 2a = 1b = 1c Tá na cineálacha dioscaí snáithín ag méadú go leanúnach

5.3 Accessories

.	Páirt -ainm	Pictiúr tagartha	Aonad	Cainníocht	Abair
1	Úsáideoirí an -mhaith	/	ríomhairí pearsanta	1	Le linn
2	Tuarascáil Tástála Scoilte	/	ríomhairí pearsanta	1	Le linn
3	Príomh-		ríomhairí pearsanta	1	Cineál “D”

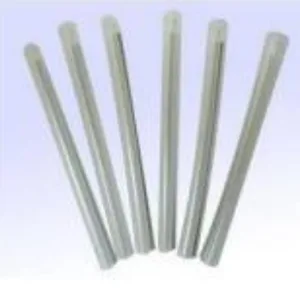

4	Muinchille cosanta teasa a bhaineann le teasa		ríomhairí pearsanta	16	L = 45mm, roghnach mar iarratas ar chustaiméirí

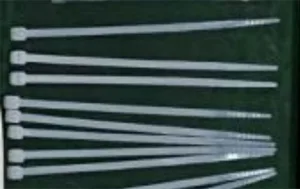

5	Ceangail cábla níolóin		ríomhairí pearsanta	10	3x100mm

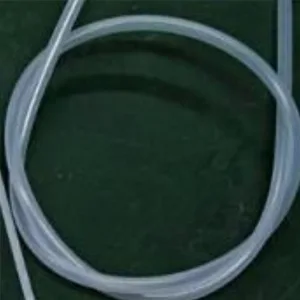

6	Feadán cosanta snáithín lom		ríomhairí pearsanta	1	Od5mm x 50cm
7	Trealamh suite ar bhalla		cóirigh	1	Roghnach mar iarratas ar chustaiméirí. .

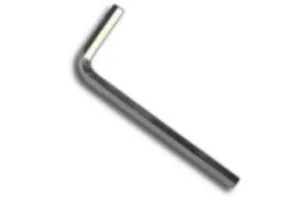

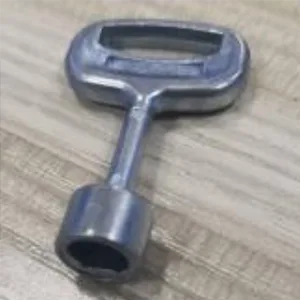

8	M6 Eochair Allen		ríomhairí pearsanta	1	M6

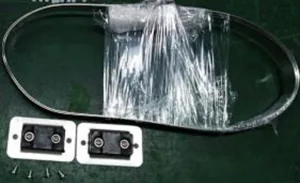

9	Trealamh suite cuaille		cóirigh	1	Roghnach mar iarratas ar chustaiméirí
10	Trealamh aer-suite		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

6. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ​​ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

7. Suiteáil

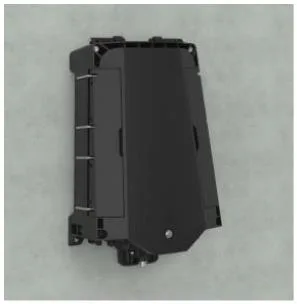

7.1. Suiteáil suite ar bhalla

Druileáil 3 pholl sa bhalla de réir na toise i dTábla 3.1, cuir an leathnú plugφ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as scriúnna chun é a cheangal.

Suiteáil suite balla

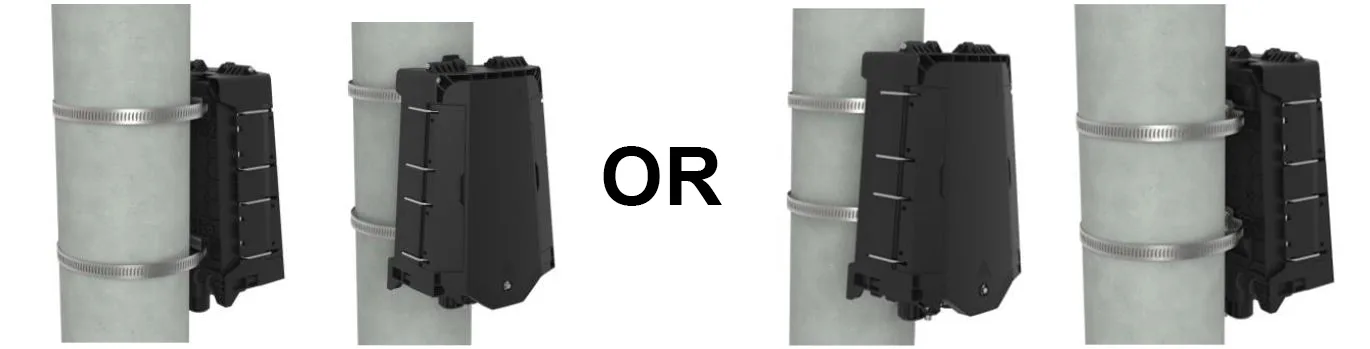

7.2. Suiteáil cuaille suite

Cuir an fáinne fonsa trí shliotán an phláta cúil agus socraigh é ar an cuaille teileachumarsáide

Suiteáil suite cuaille

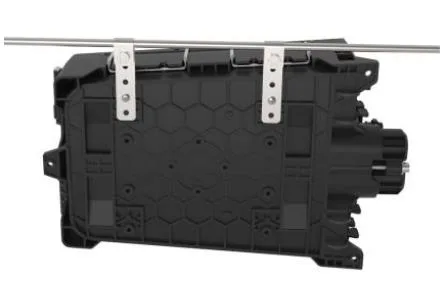

7.3 Suiteáil ar bhallaí (le tráidire stórála cábla titim)

Cuir an dá cheann suiteáilte ar chassis an lasnairde a crochadh ar an tsreang, agus ansin bolted, cosc ​​ar an gcás titim amach.

An struchtúr lasnairde

8. Oibriú cónascaire

8.1 cuibheoir réamhnasctha - A （E）

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

8.2 Cuibheoir réamhnasctha - B （XL）

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

8.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

8.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.5 cuibheoir réamhnasctha - e (a)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.6 Adapter réamhnasctha -f

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

8.7 cuibheoir réamhnasctha - g

9. Pacáiste

1pc i mála mboilgeog, 480*400mm;

1pc i gcartán beag, 365*225*145mm, is é an meáchan comhlán ná 2.1kg;

8pcs i gcartán mór rocach, 470*385*615 mm, is é 18kg an meáchan comhlán.
