Bosca Dáileacháin Cábla Snáithín Réamh-Nasctha GFS-16SX

1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don líonra FTTX.

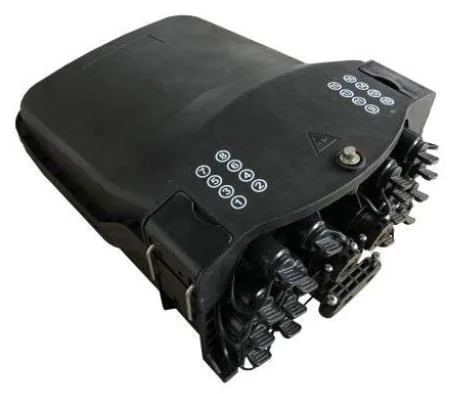

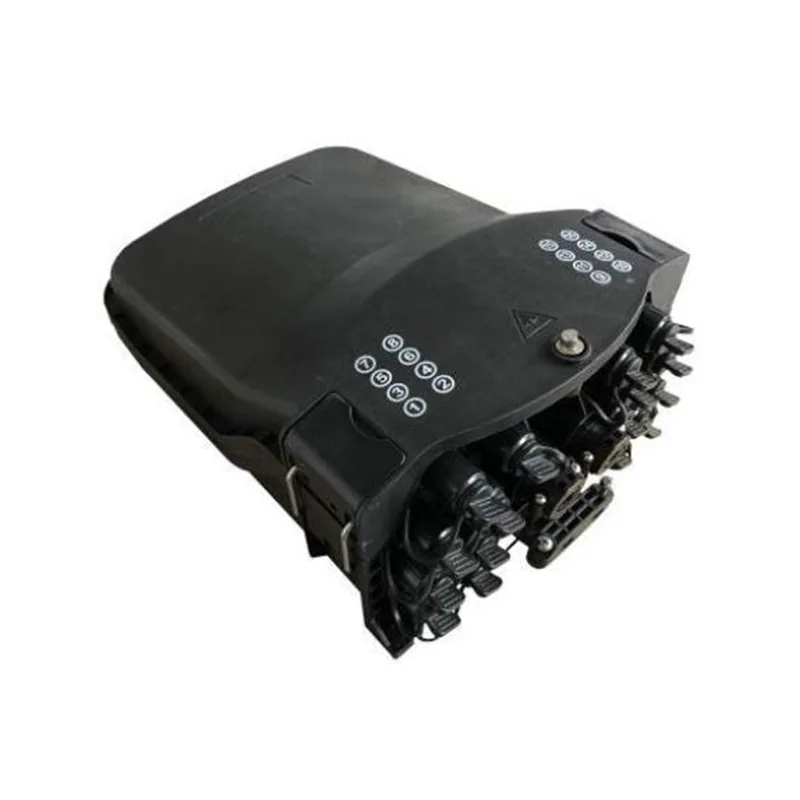

Cuma GFS-16SX

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

1.3 Timpeallacht Iarratais

2. Saintréithe

1. Dearadh Struchtúir Ard, Oibriú Éasca agus Ródú Réasúnta.

2. Ábhar: PP+GF.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP65.

5. 1 iontráil chábla optúil ubhchruthach, 2 iontráil chábla optúil brainse agus 16 cuibheoir réamhnasctha.

6. Tá éagsúlacht tráidirí splice ar fáil.

7. Modh suiteála: suite ar chuaille, suite ón aer, suite ar bhallaí.

8. Is féidir é a bheith feistithe le tráidire stórála cábla titim chun an stóráil de 50 méadar 5mm a stóráil.

3. Sonraíochtaí

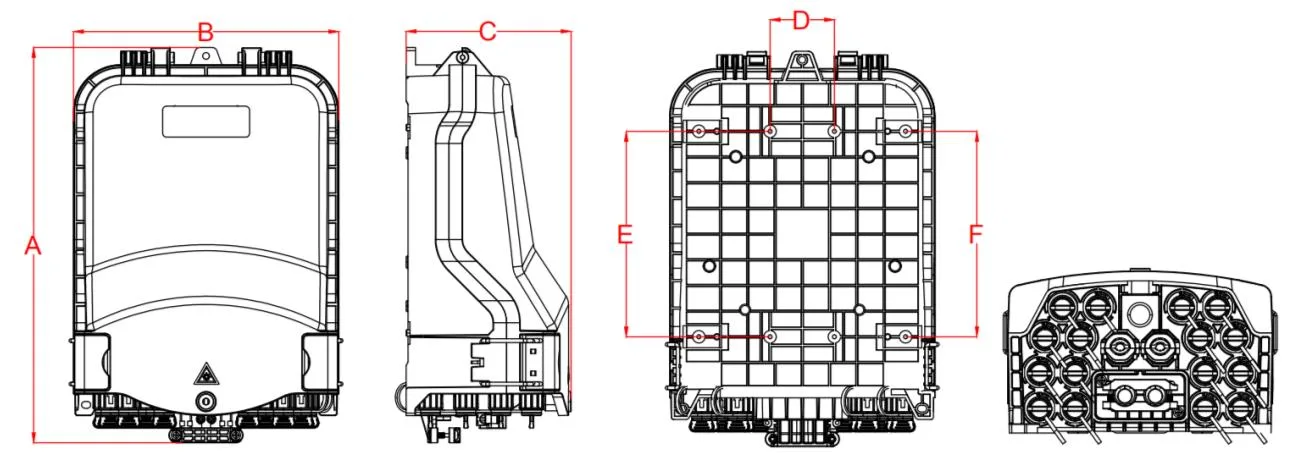

3.1 Sonraíochtaí Meicniúla

4. Cumraíocht

4.1 Príomhpharaiméadair Optúla

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir na gceanglas.

5. Pictiúr Táirgí

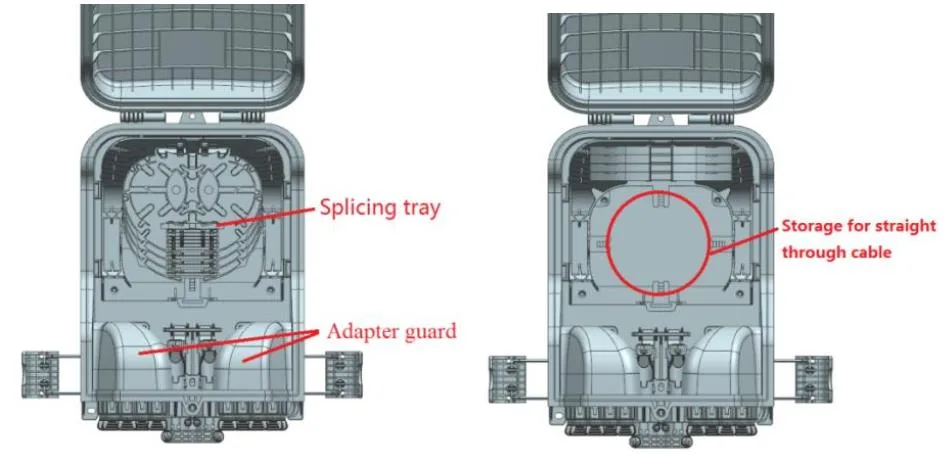

5.1 bealaí cábla táirge:

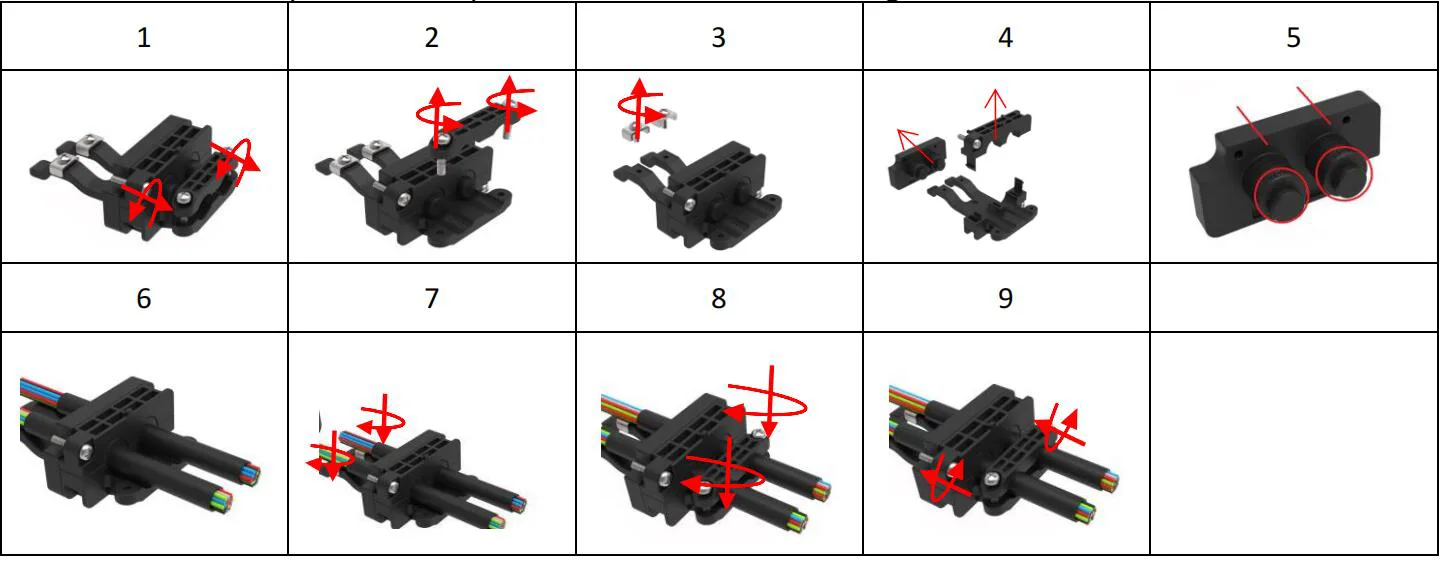

5.2 Breiseán Fast

1. Scaoil an scriú agus bain an nasc.

Scaoil an scriú agus bain an pláta brú.

3. Scaoil an scriú ar phláta comhbhrúite an chomhalta láidreachta.

4. Bain an breiseán rubair agus na codanna plaisteacha.

5. Gearr an breiseán rubair de réir an mhéid cábla riachtanach.

6. Cuir an cábla stripped tríd an mbreiseán rubair agus cuir an cábla le chéile leis an mbreiseán rubair.

7. Cuir an comhalta neart isteach sa chlúdach, brúigh síos an pláta brú, agus laghdaigh an scriú chun an comhalta neart a shocrú.

8. Brúigh síos an pláta brú agus laghdaigh an scriú chun an cábla optúil a shocrú.

9. Brúigh na comhpháirteanna le cábla optúil isteach sa bhun agus laghdaigh na scriúnna.

5.3 bifurcation cábla snáthoptaice

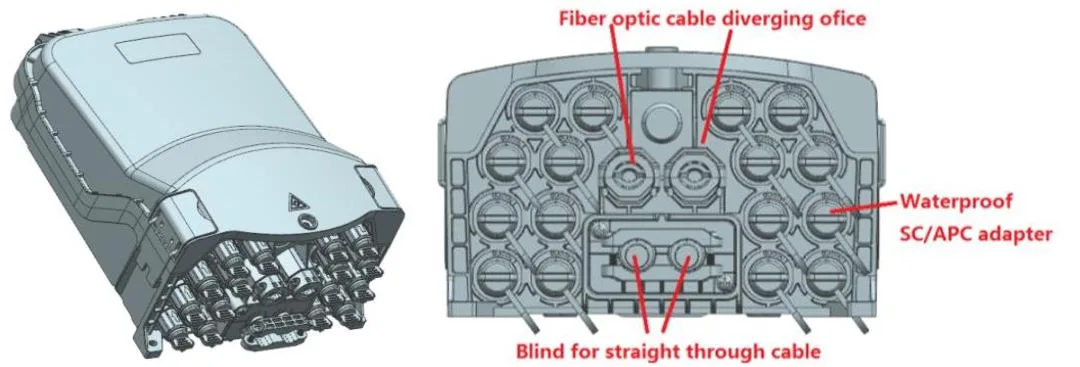

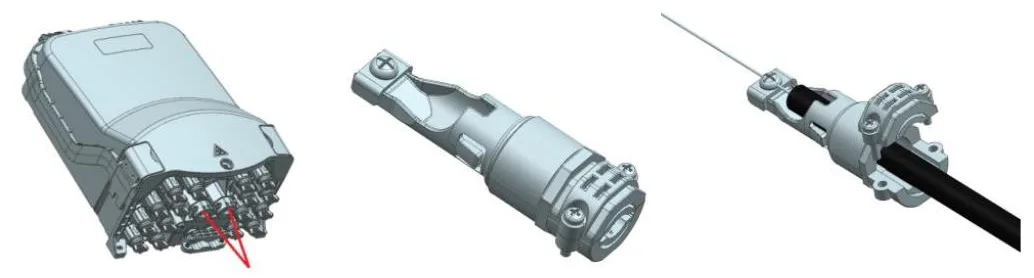

5.4 Bealaí Cábla Táirge

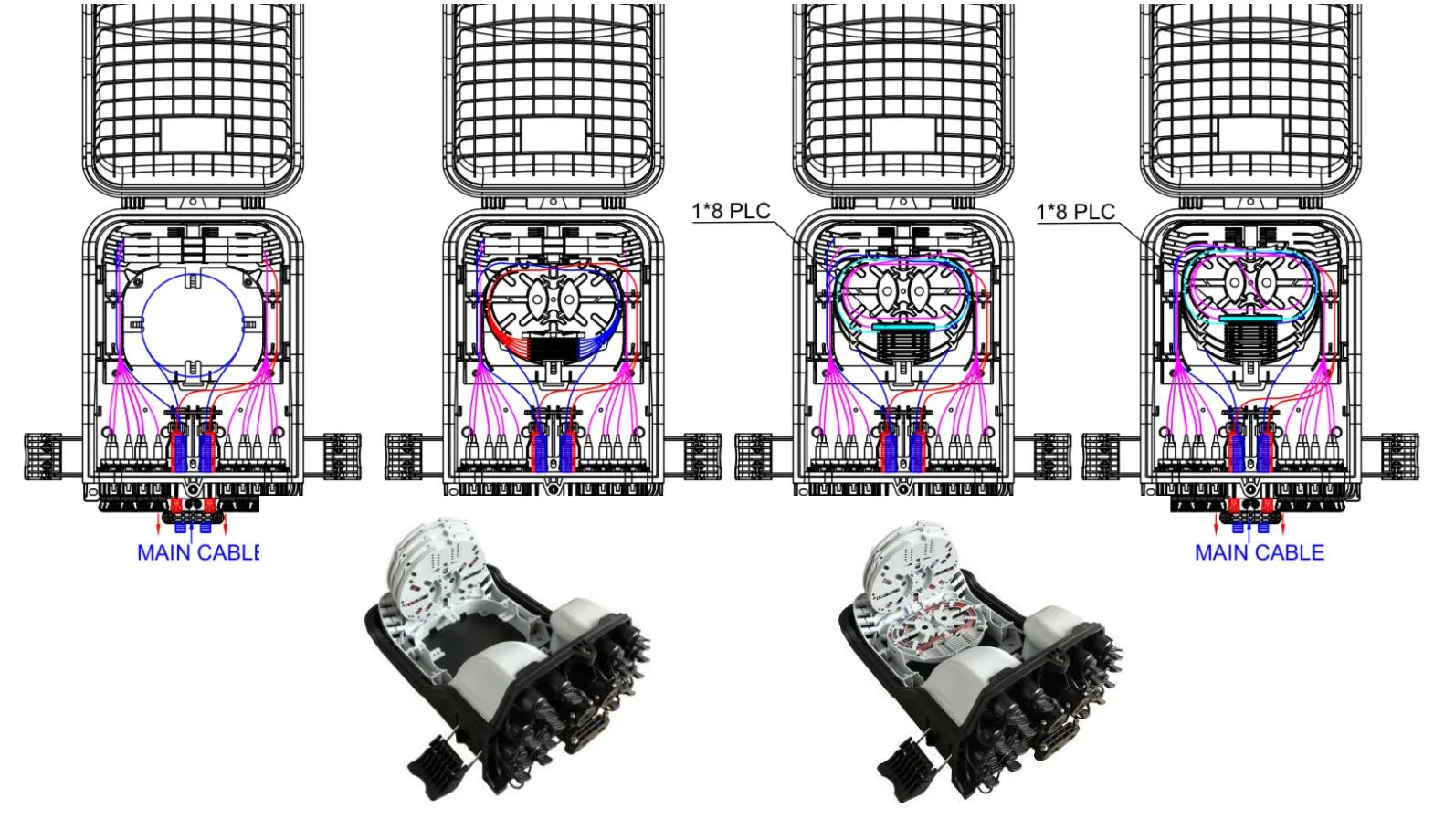

Léaráid Ródála GFS-16SX

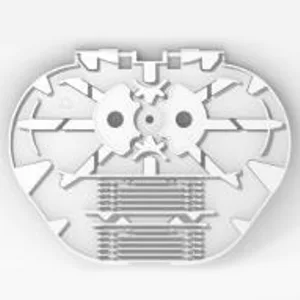

5.5 Tráidire Splicing

Mír	Tráidire Splicing a	Tráidire Splicing B.	Tráidire scoilteoir A-1	Splicing Tray c
Toisí (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Glanmheáchan (kg)	0.021	0.015	0.021
Pictiúr
Dath	RAL7035	RAL7035	RAL7035
Ábhar	PC+ABS	PC+ABS	PC+ABS
Cumas splicing tráidire (croíleacáin)	12 (2 shraith de mhuinín cosanta teasa atá craptha)	8 (1 shraith de mhuinín cosanta inlasta teasa)	6 (2 shraith de mhuinín cosanta teasa atá craptha)
Cumas scoilte tráidire (Ríomhairí pearsanta)	1 (PLC 1x2, 1x4, 1x8, snáithín 0.9mm, 60x7x4mm)	/	1  (PLC 1x16, Snáithín 0.9mm, 60x12x4mm)
Uasmhéid (ríomhairí pearsanta)	4	8	4
Réamhshocrú (ríomhairí pearsanta)	2	/	/
TABHAIR FAOI DEARA: Is féidir na tráidirí thuas a mheascadh de réir na gceanglas. 2. Rialacha Cumraíochta: 1A = 2B = 2C = 1D = 1E = 2F 3. Tá na cineálacha dioscaí snáithín ag méadú go leanúnach

Mír	Splicing Tray c	Tráidire Splicing D.	Splicing Tray E	Tráidire Splicing E-1
Toisí (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Glanmheáchan (kg)	0.018	0.024	0.033	0.033
Pictiúr
Dath	RAL7035	RAL7035	RAL7035	RAL7035
Ábhar	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Cumas splicing tráidire (croíleacáin)	12 (1 shraith de mhuinín cosanta inlasta teasa)	24 (2 shraith de mhuinín cosanta teasa atá laghdaithe)	24 (2 shraith de mhuinín cosanta teasa atá laghdaithe)	18 (2 shraith de mhuinín cosanta teasa atá laghdaithe)
Cumas scoilte tráidire (Ríomhairí pearsanta)	/	/	1 (PLC 1x2, 1x4, 1x8, snáithín 0.9mm, 60x7x4mm)	1 (PLC 1x16, Snáithín 0.9mm, 60x12x4mm)
Uasmhéid (ríomhairí pearsanta)	8	4	4	4
Réamhshocrú (ríomhairí pearsanta)	/	/	/	/
Tabhair faoi deara: Is féidir na tráidirí thuas a mheascadh de réir na gceanglas. 4. Rialacha Cumraíochta: 1A = 2B = 2C = 1D = 1E = 2F 3. Tá na cineálacha dioscaí snáithín ag méadú go leanúnach

5.3 gabhálais

.	Páirt -ainm	Pictiúr tagartha	Aonad	Cainníocht	Abair
1	Úsáideoirí an -mhaith	/	ríomhairí pearsanta	1	Le linn
2	Tuarascáil Tástála Scoilte	/	ríomhairí pearsanta	1	Le linn
3	Príomh-		ríomhairí pearsanta	1	Cineál “D”
4	Muinchille cosanta teasa a bhaineann le teasa		ríomhairí pearsanta	16	L = 45mm, Roghnach mar iarratas ar chustaiméirí
5	Ceangail cábla níolóin		ríomhairí pearsanta	10	3x100mm
6	Feadán cosanta snáithín lom		ríomhairí pearsanta	1	Od5mm x 50cm
7	Trealamh suite ar bhalla		cóirigh	1	Roghnach mar iarratas ar chustaiméirí. Breiseán plaisteach leathnaithe φ7.5x40mm, Phillips scriúnna féin-tapping M5x40mm.
8	Trealamh suite cuaille		cóirigh	1	Roghnach mar iarratas ar chustaiméirí
9	Trealamh aer-suite		cóirigh	1	Roghnach mar iarratas ar chustaiméirí
10	Tráidire stórála cábla a scaoil		ríomhairí pearsanta	2	Roghnach mar iarratas ar chustaiméirí

6. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ​​ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

7. Suiteáil

7.1. Suiteáil suite ar bhalla

Druileáil 3 pholl sa bhalla de réir na toise i dTábla 2, cuir an leathnú plugφ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as scriúnna chun é a cheangal.

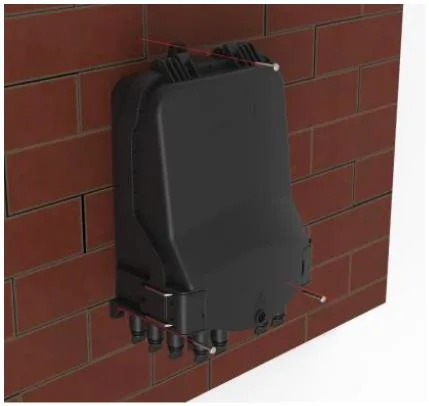

Suiteáil suite balla

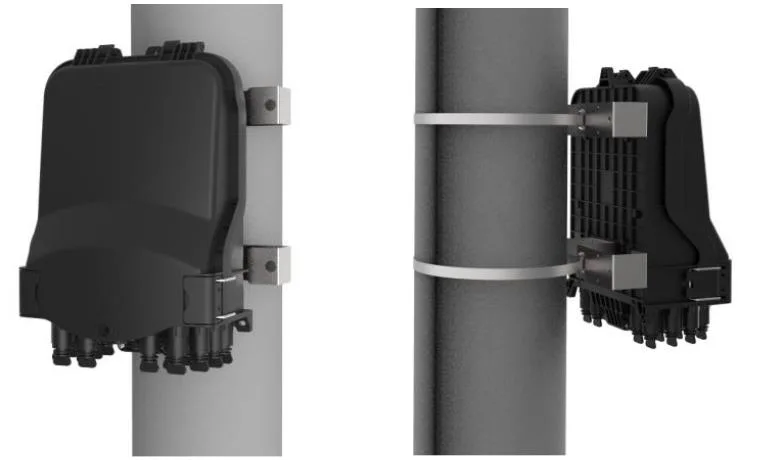

7.2. Suiteáil cuaille suite

Cuir an fáinne fonsa trí shliotán an phláta cúil agus socraigh é ar an cuaille teileachumarsáide

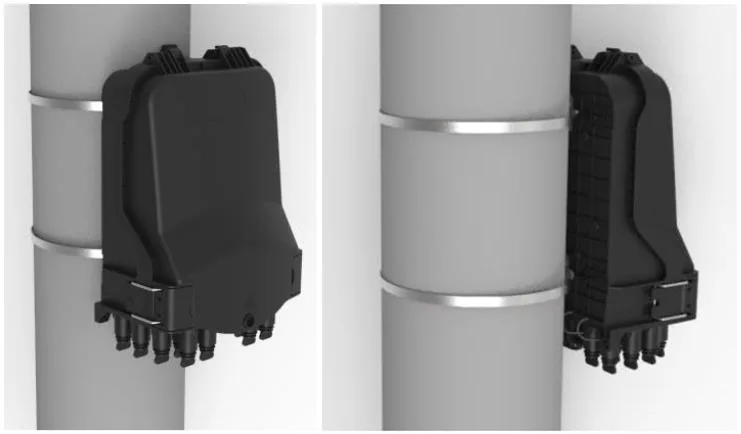

Suiteáil suite cuaille

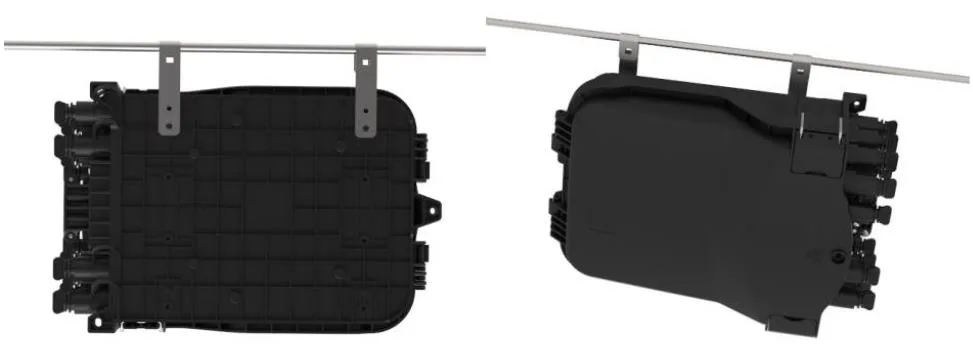

7.3 An struchtúr lasnairde

Ceangail an dá cheann suiteáilte ar chassis an lasnairde a crochadh ar an tsreang, agus ansin bolted, cosc ​​ar an gcás titim. (Pic 6)

An struchtúr lasnairde

7.4 Suiteáil ar bhallaí (le tráidire stórála cábla titim)

Druileáil 4 pholl sa bhalla de réir toise an pholl gléasta tráidire stórála cábla titim, cuir an breiseán leathnaithe φ 7.5 * 40, cuir an bosca chun na poill a mheaitseáil, agus ceangail leis na scriúnna.

Suiteáil suite ar bhalla (le tráidire stórála cábla titim)

7.5 Suiteáil Pol-suite (le tráidire stórála cábla titim)

Cuir an crios cruach dhosmálta tríd an sliotán den tráidire stórála cábla titim agus socraigh é ar an cuaille le búcla.

Suiteáil suite cuaille (le tráidire stórála cábla titim)

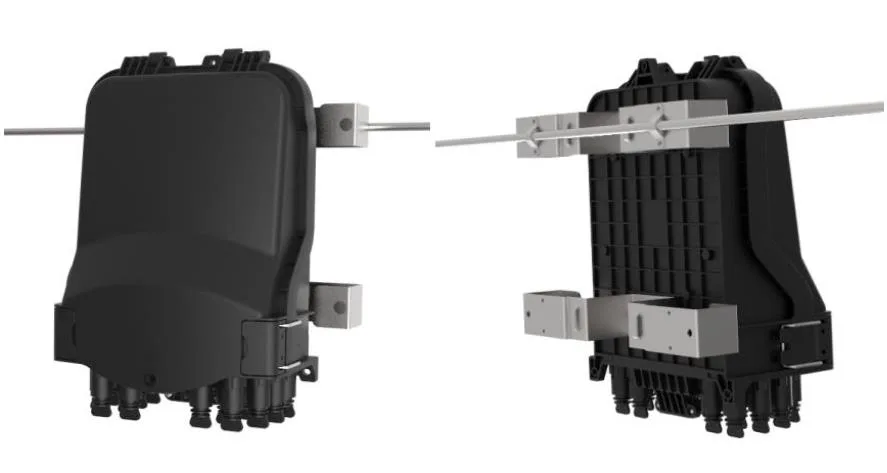

7.6. Suiteáil ón aer (le tráidire stórála cábla titim)

Bain úsáid as an bpláta miotail beag chun an bosca dáilte a shocrú chuig an teachtaire.

Suiteáil ón aer (le tráidire stórála cábla titim)

8. Oibriú cónascaire

8.1 cuibheoir réamhnasctha - A （E）

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

8.2 Cuibheoir réamhnasctha - B （XL）

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

8.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

8.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.5 cuibheoir réamhnasctha - e (a)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.6 cuibheoir réamhnasctha - SC

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

8.7 cuibheoir réamhnasctha - g

9. Pacáiste

1pc i mála mboilgeog, 420*350mm;

1pc i gcartán beag, 340*230*150mm, is é 1.5kg an meáchan comhlán;

10pcs i gcartán mór rocach, 480*360*805 mm, is é 16kg an meáchan comhlán.
