Bosca Dáileacháin Cábla Snáithín Réamh-Nasctha GFS-18BYK

1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don FTTX líonra.

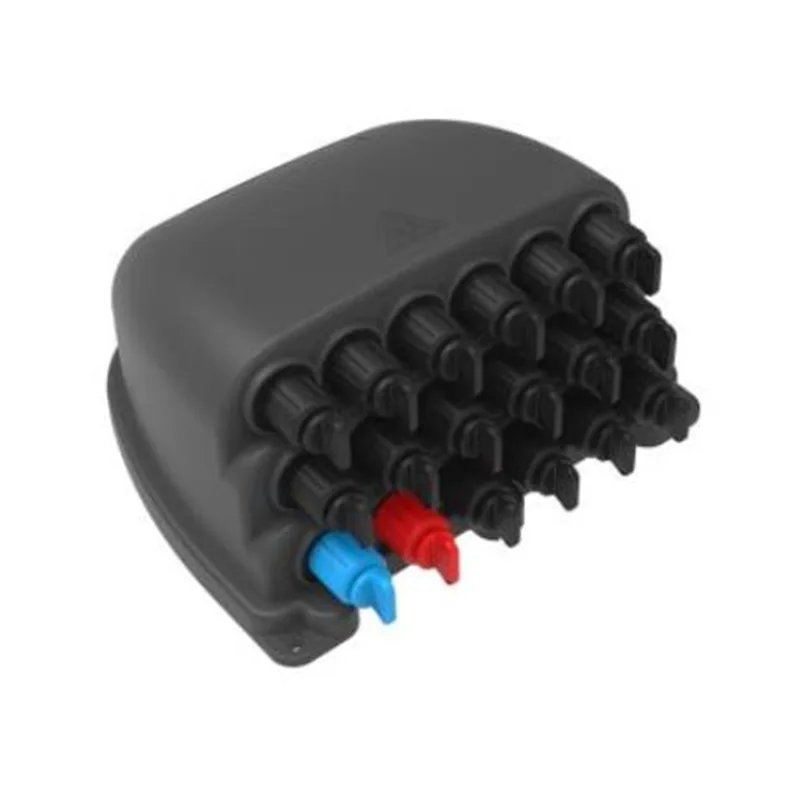

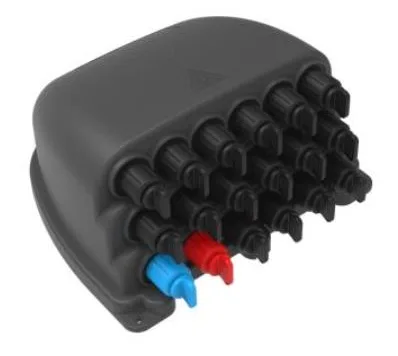

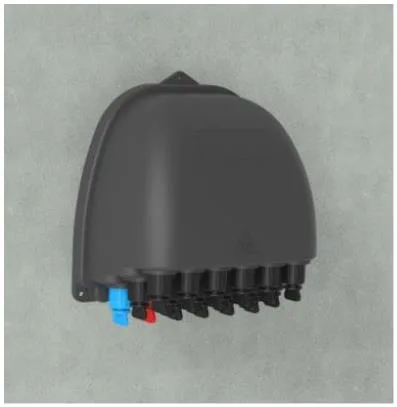

Dealramh GFS-18Byk

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

1.3 Timpeallacht Iarratais

2. Saintréithe

1. Tá an bhlaosc bun agus an clúdach uachtarach socraithe le scriúnna, inbhainte.

2. Ábhar: pp.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP68.

5. Tá an taobh istigh feistithe le scoilteoir 1x2 FBT + 1x16 PLC scoilteoir.

6. Modh suiteála: suite cuaille, suite ón aer, suite ar bhallaí.

3. Sonraíochtaí

3.1 Sonraíochtaí Meicniúla

3.2 Sonraíochtaí Optúla

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir na gceanglas.

4. Pictiúr Táirgí

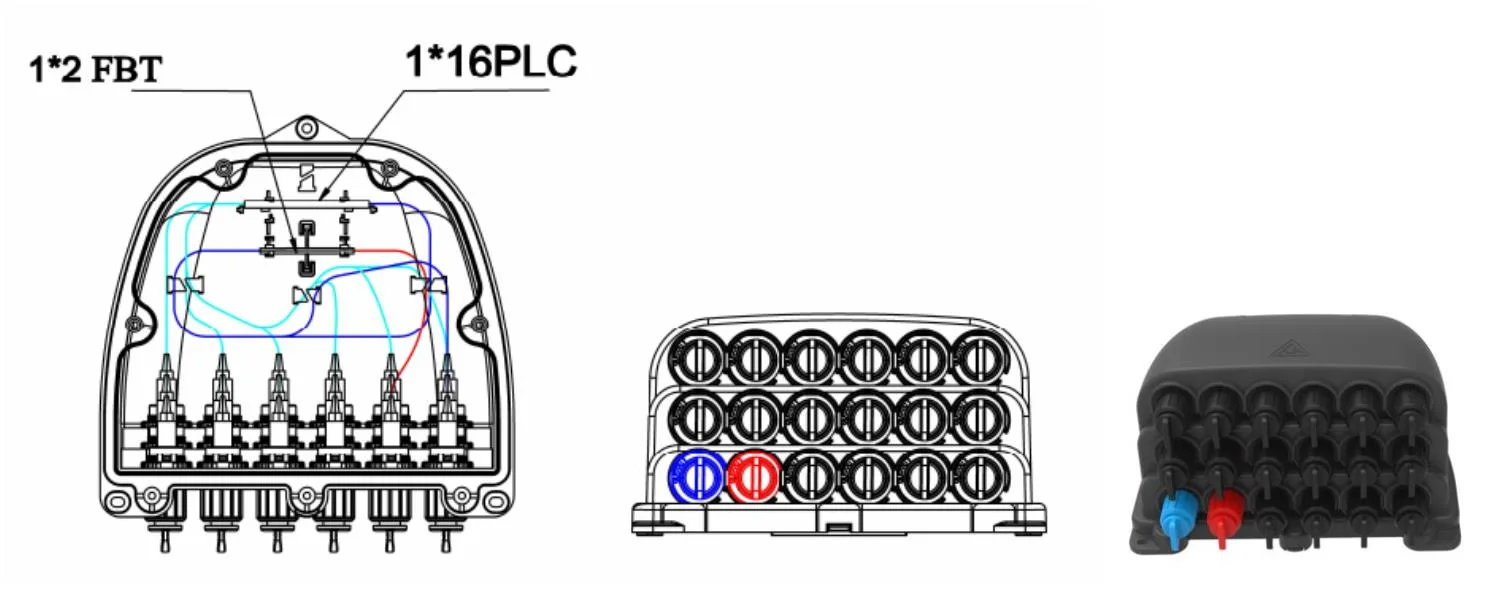

4.1 bealaí cábla táirge:

GFS-18BYK (1 * 2fbt + 1 * 16 Bealaí Cábla Scoilteoir PLC)

4.2 Cumraíocht

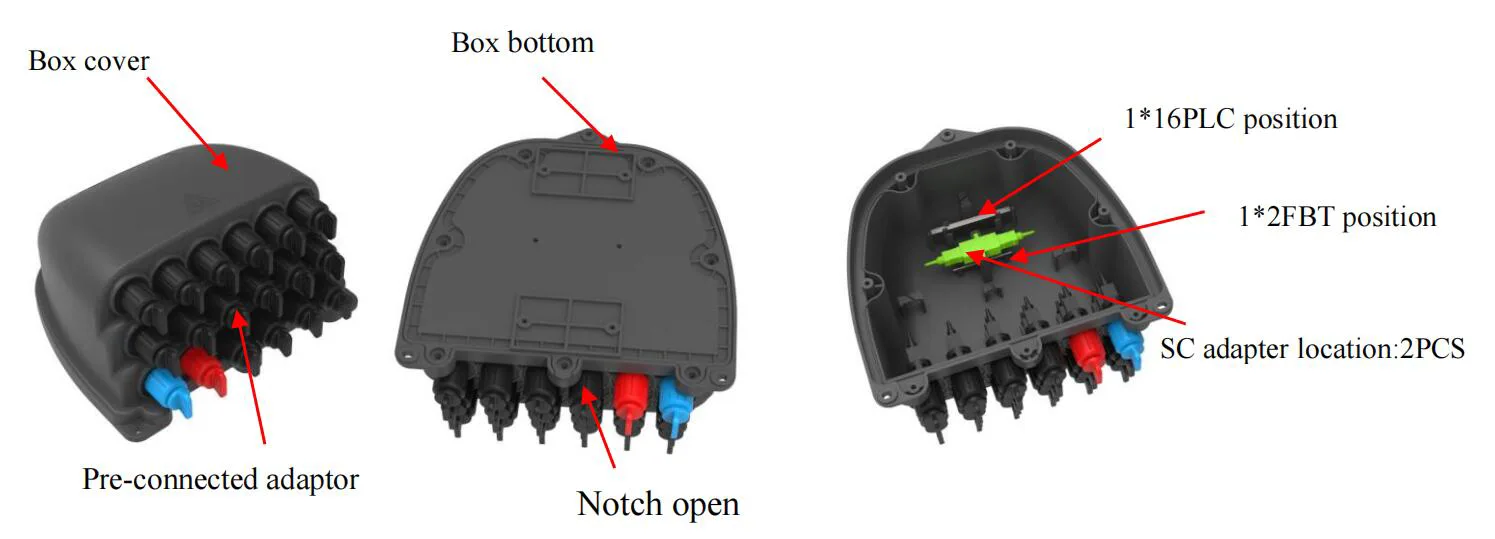

4.2.1 Príomhchodanna

4.2.2 Accessories

.	Páirt -ainm	Pictiúr tagartha	Aonad	Cainníocht	Abair
1	Úsáideoirí an -mhaith	/	ríomhairí pearsanta	1	Le linn
2	Tuarascáil Tástála Scoilte	/	ríomhairí pearsanta	1	Le linn

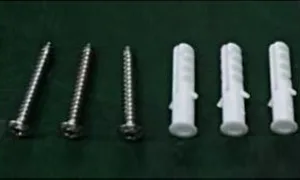

3	Trealamh suite ar bhalla		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

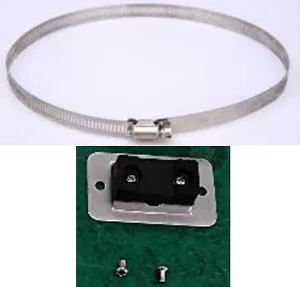

4	Trealamh suite cuaille		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

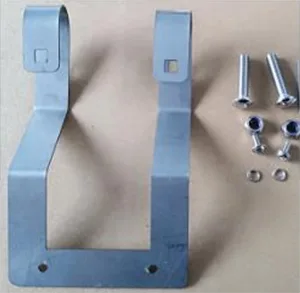

5	Trealamh aer-suite		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

5. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ​​ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

6. Suiteáil

6.1. Suiteáil suite ar bhalla

Druileáil 3 pholl sa bhalla de réir na toise, cuir an breiseán leathnaithe φ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as scriúnna chun é a cheangal.

Suiteáil suite balla

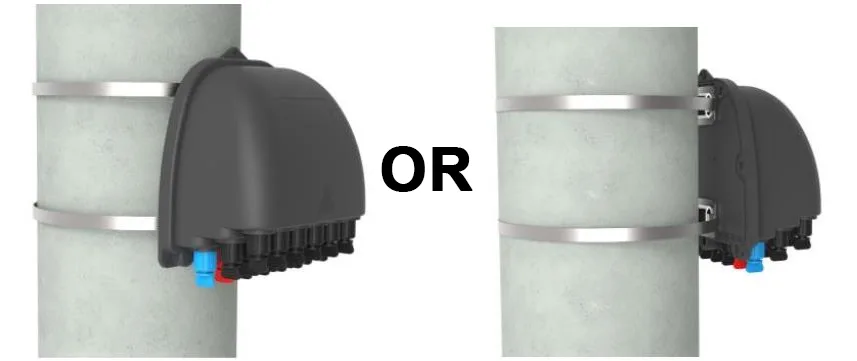

6.2. Suiteáil cuaille suite

Cuir an fáinne fonsa trí shliotán an phláta cúil agus socraigh é ar an cuaille teileachumarsáide

Suiteáil suite cuaille

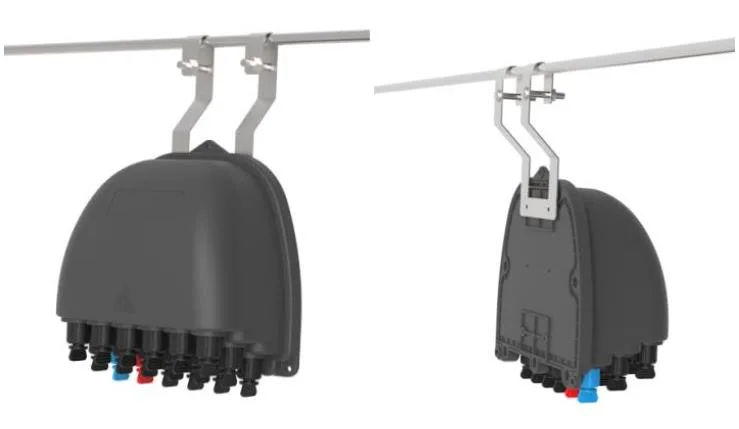

6.3 An struchtúr lasnairde

Ceangail an dá cheann suiteáilte ar chassis an lasnairde a crochadh ar an tsreang, agus ansin bolted, cosc ​​ar an gcás titim. (Pic 6)

Suiteáil cuaille suite

7. Oibriú cónascaire

7.1 cuibheoir réamhnasctha - A （E）

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

7.2 cuibheoir réamhnasctha - B （XL）

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

7.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

7.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

7.5 cuibheoir réamhnasctha - E (A)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

7.6 cuibheoir réamhnasctha - SC

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

8. Pacáiste
