1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don líonra FTTX.

Cineál táirgthe	Aicmiú
GFS-8BY & -1	Bosca dáilte cábla snáthoptaice réamh-nasctha

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

Sin-t g.652	Saintréithe snáithín optúil aon-mhodh
IEC 60794-1-1-1	Cáblaí snáithíní optúla cuid 1-1: Sonraíocht chineálach Ginearálta
IEC 60794-1-2	Cáblaí snáithín optúil-chuid 1-2: Nós imeachta tástála cábla optúil sonraíochta cineálach

1.3 Timpeallacht Iarratais

Mír	Luach
Teocht oibríochta	-40 ºC ～+65 ºC
Teocht suiteála	-5 ºC ～+40 ºC
Teocht stórála	-40ºC ～+65 ºC
Brú atmaisféarach	70 ～ 106kpa
Taiseachas coibhneasta	≤93 ％ (+40 ℃)

2. Saintréithe

1. Tá an bhlaosc bun agus an clúdach uachtair táthaithe ag táthú pláta te, nach bhfuil inscortha.

2. Ábhar: pp.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP68.

5. Tá an taobh istigh feistithe le scoilteoir 1x2 FBT+ 1x8 PLC scoilteoir nó scoilteoir 1x8 PLC.

6. Modh suiteála: suite cuaille, suite ón aer, suite ar bhallaí.

7. Is féidir é a bheith feistithe le tráidire stórála cábla titim chun an stóráil de 30 méadar 5mm a stóráil.

3. Sonraíochtaí

3.1 Sonraíochtaí Meicniúla

Mír	Sonraíochtaí Sonraíochtaí	Abair
Ábhar tithíochta	Plaisteach PP Athraithe
Ábhar cúlpháirtí miotail	Cruach dhosmálta ardcháilíochta

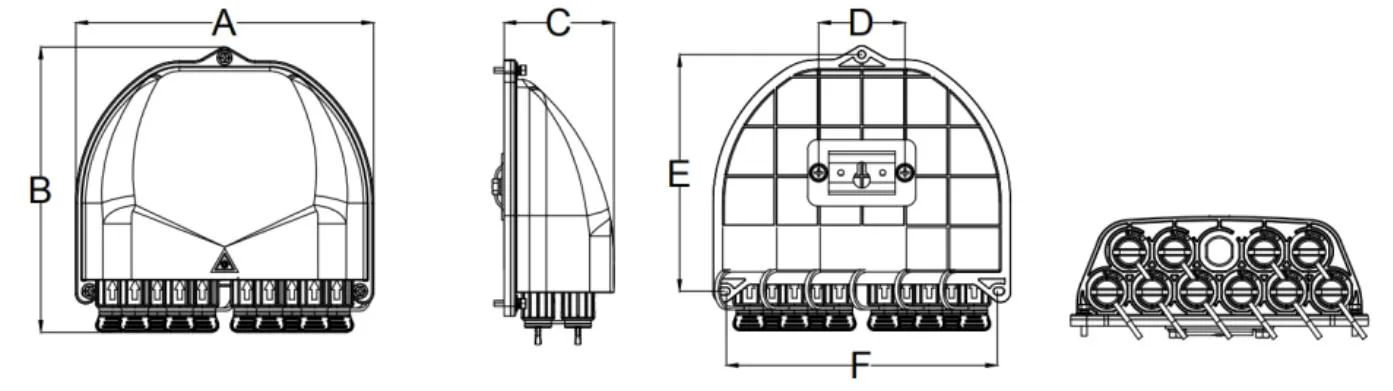

Toise Seachtrach (MM)	17117966mm	Abc
Dath	Dubh salach
Seasamh Poll Suiteála (MM)	52142165	Def

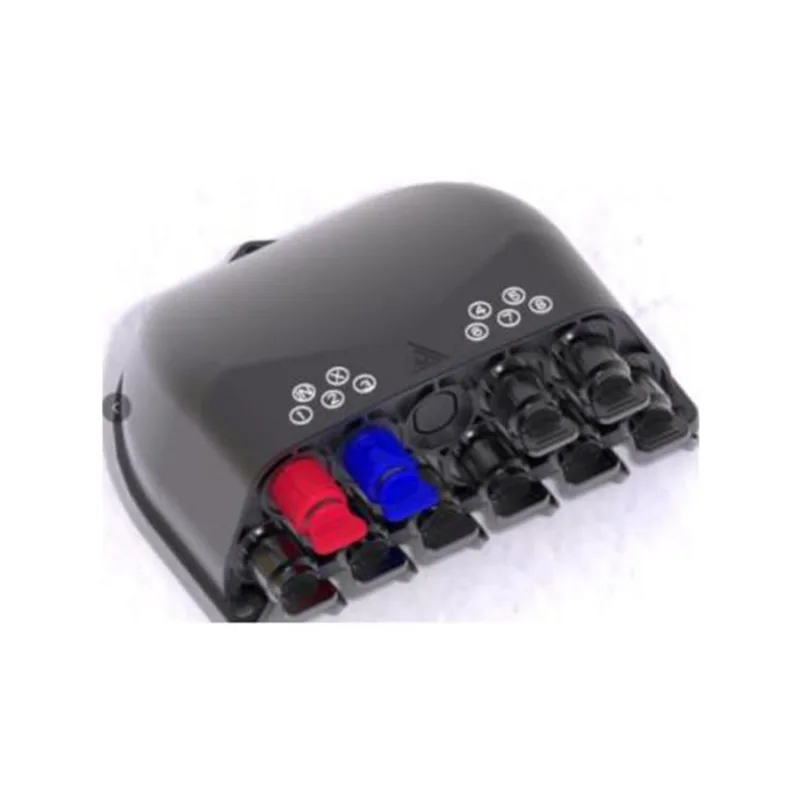

Líon na n-cuibheoirí réamh-nasctha	10	GFS-8BY (1 dearg, 1 gorm, 8 dubh)
Líon na n-cuibheoirí réamh-nasctha	9	GFS-8BY-1 (1 dearg, 8 dubh)
Scaréil	Scoilteoir 1x2 FBT+ 1x8 PLC Scoilteoir	Is é GFS-8BY, cóimheas réamhshocraithe de 1x2 FBT scoilteoir 70%/30%
Scaréil	Scoilteoir 1x8 plc	GFS-8BY-1
Grád ip	IP68
Inmharthanacht	UL94-HB	Is féidir é a oiriúnú de réir riachtanais.
Tástáil spraeála salainn neodrach (NSS)	48h	Is féidir é a oiriúnú de réir riachtanais.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Cumraíocht

Príomh -pharaiméadair optúla

Múnla	Scaréil	An (db)		RL (DB)	An (db)	Modh tástáil
Múnla	Scaréil	Scaréil			Bosca dáileacháin	Modh tástáil
GFS-8BY	12 fbt (90/10) + 18 scoilteoir PLC, le cónascaire SCAPC	1*2 FBT (90%)	≤8.3	≥55dB	≤1.03	IL: IEC61300-3-4 Modh B. RL: IEC61300-3-6 Modh 1
	12 fbt (90/10) + 18 scoilteoir PLC, le cónascaire SCAPC	12 FBT (10%) +1 8 plc	≤21.7	≥55dB	≤21.9
	12 FBT (80/20) + 18 scoilteoir PLC, le cónascaire SCAPC	1*2 FBT (80%)	≤1.4	≥55dB	≤1.6
	12 FBT (80/20) + 18 scoilteoir PLC, le cónascaire SCAPC	12 FBT (20%) +1 8 plc	≤18.3	≥55dB	≤18.5
	12 FBT (70/30) + 18 scoilteoir PLC, le cónascaire SCAPC	1*2 FBT (70%)	≤2.1	≥55dB	≤2.3
	12 FBT (70/30) + 18 scoilteoir PLC, le cónascaire SCAPC	12 FBT (30%) +1 8 plc	≤16.5	≥55dB	≤16.7
	12 FBT (60/40) + 18 scoilteoir PLC, le cónascaire SCAPC	1*2 FBT (60%)	≤2.8	≥55dB	≤3.0
	12 FBT (60/40) + 18 scoilteoir PLC, le cónascaire SCAPC	12 FBT (40%) +1 8 plc	≤15.2	≥55dB	≤15.4
	12 FBT (50/50) + 18 scoilteoir PLC, le cónascaire SCAPC	1*2 FBT (50%)	≤3.8	≥55dB	≤4.0
	12 FBT (50/50) + 18 scoilteoir PLC, le cónascaire SCAPC	12 FBT (50%) +1 8 plc	≤14.3	≥55dB	≤14.5
GFS-8BY-1	Scoilteoir 1x8 PLC, le cónascaire SCAPC	1*8 plc	≤10.5	≥55dB	≤10.7

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir na gceanglas.

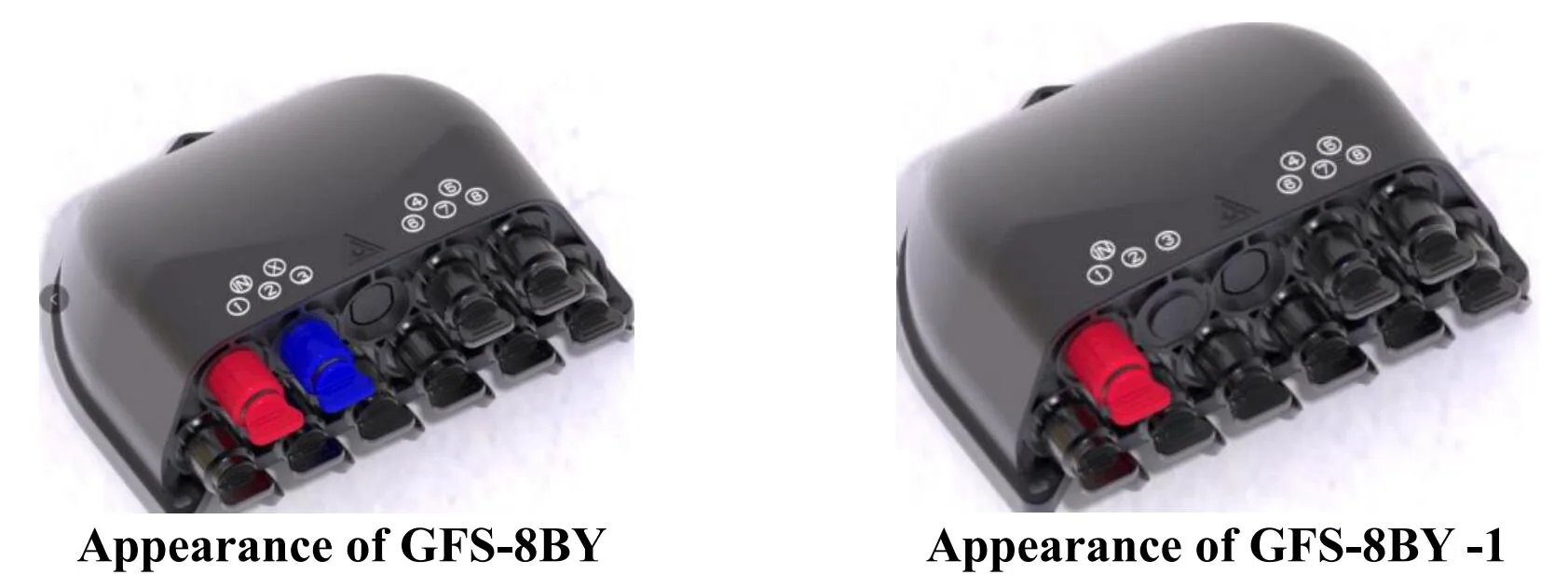

5. Pictiúr Táirgí

5.1 bealaí cábla táirge:

PLC ar a bharr, FBT ar an mbun

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

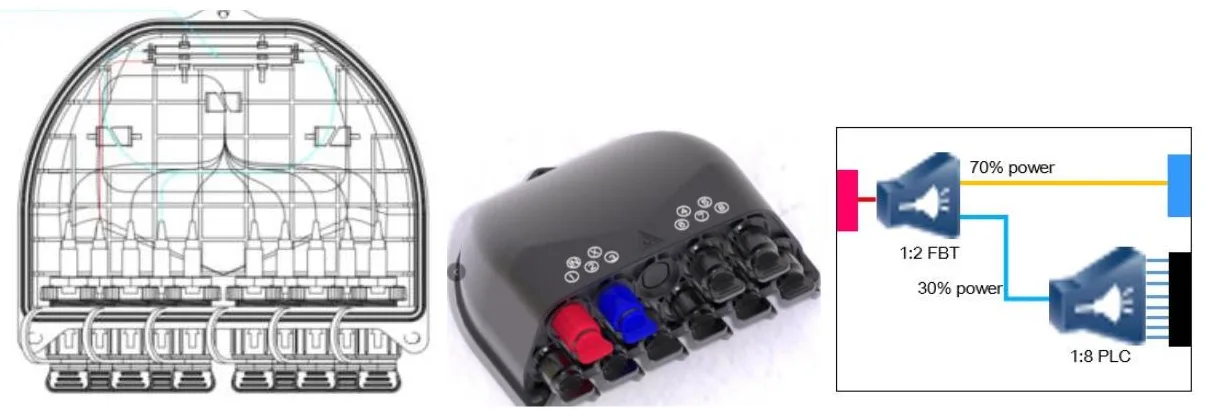

GFS-8BY (1 * 2 FBT + 1 * 8 Bealaí Cábla Scoilteoir PLC)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

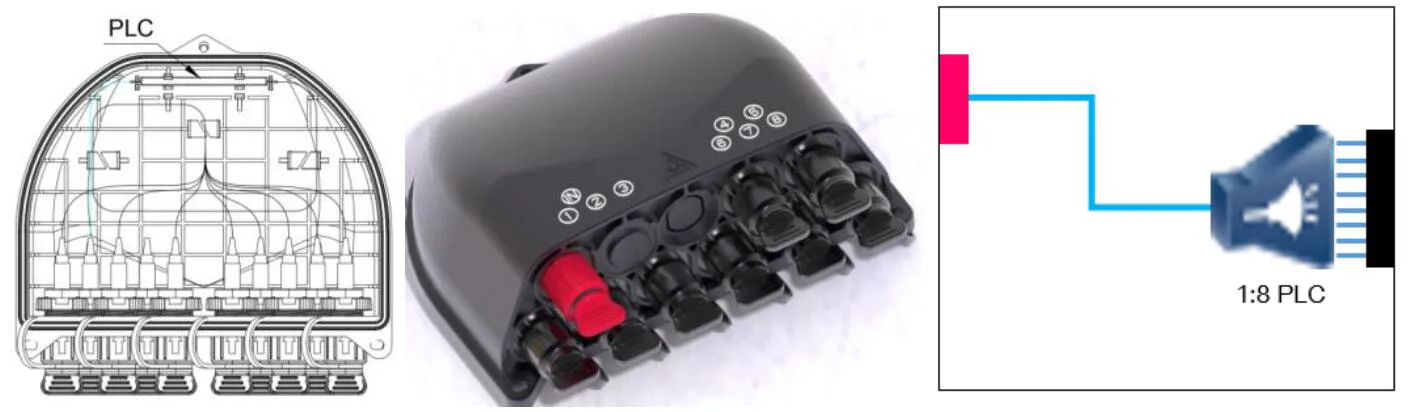

GFS-8BY-1 (1 * 8 Bealaí Cábla Scoilteoir PLC)

5.2 Cumraíocht

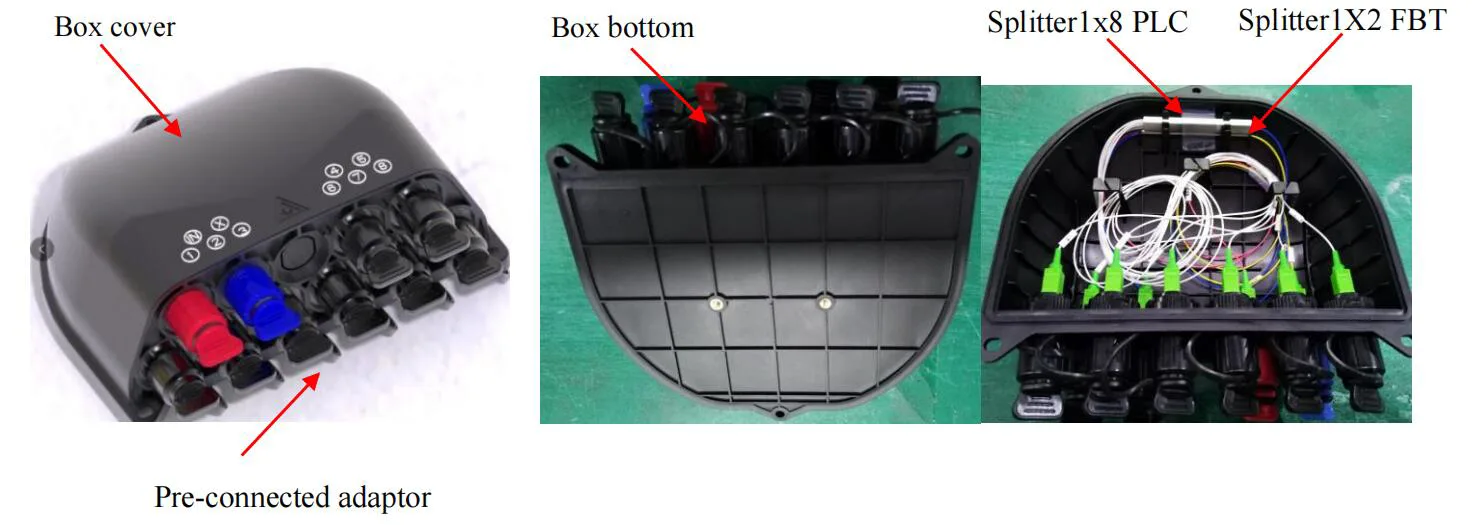

5.2.1 Príomhchodanna

.	Páirt -ainm	Aonad	Cainníocht	Abair
1	Bun bosca	ríomhairí pearsanta	1
2	Clúdach bosca	ríomhairí pearsanta	1
3	Cuibheoir réamhnasctha	ríomhairí pearsanta	10	GFS-8BY
4	Cuibheoir réamhnasctha	ríomhairí pearsanta	9	GFS-8BY-1
5	Splitter1x2 FBT	ríomhairí pearsanta	1	Níl sé suiteáilte ach i GFS-8BY
6	Splitter1x8 plc	ríomhairí pearsanta	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 Accessories

.	Páirt -ainm	Pictiúr tagartha	Aonad	Cainníocht	Abair
1	Úsáideoirí an -mhaith	/	ríomhairí pearsanta	1	Le linn
2	Tuarascáil Tástála Scoilte	/	ríomhairí pearsanta	1	Le linn

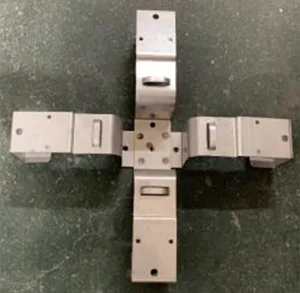

3	Trealamh suite ar bhalla		cóirigh	1	Roghnach mar chustaiméirí iarr
4	Trealamh suite cuaille		cóirigh	1	Roghnach mar chustaiméirí iarr
4	Trealamh suite cuaille		cóirigh	1	Roghnach mar chustaiméirí iarr
5	Trealamh aer-suite		cóirigh	1	Roghnach mar chustaiméirí iarr

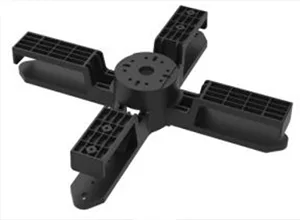

6	Cábla titim tráidire stórála		cóirigh	1	Roghnach mar chustaiméirí iarr
7	Cábla titim tráidire stórála		cóirigh	1	Roghnach mar chustaiméirí iarr

6. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

7. Suiteáil

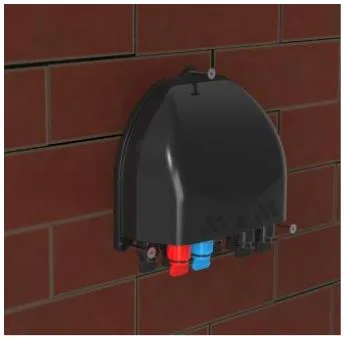

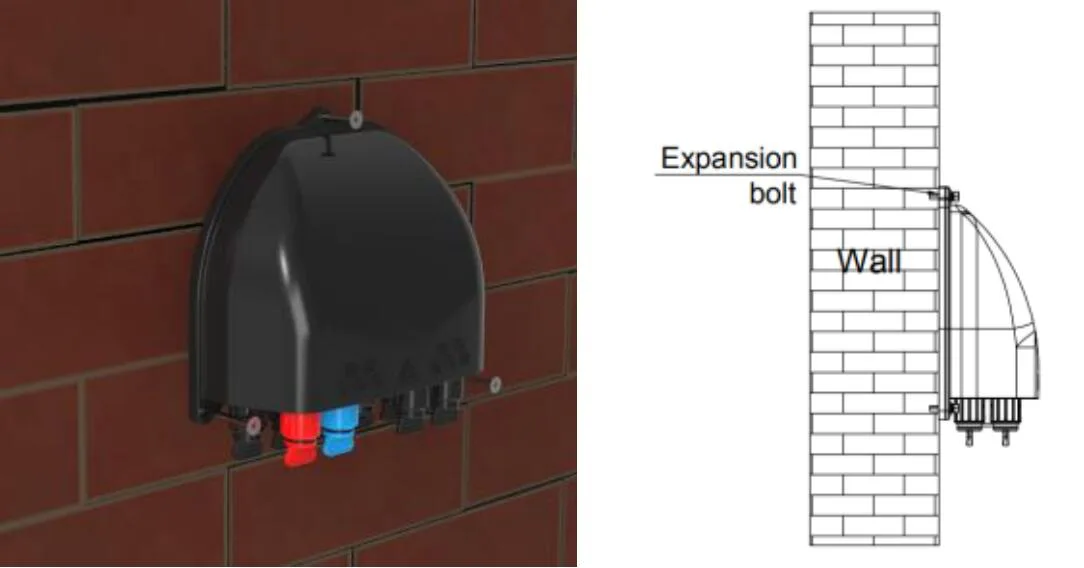

7.1. Suiteáil suite ar bhalla

Druileáil 3 pholl sa bhalla de réir na toise, cuir an breiseán leathnaithe φ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as scriúnna chun é a cheangal.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Suiteáil suite balla

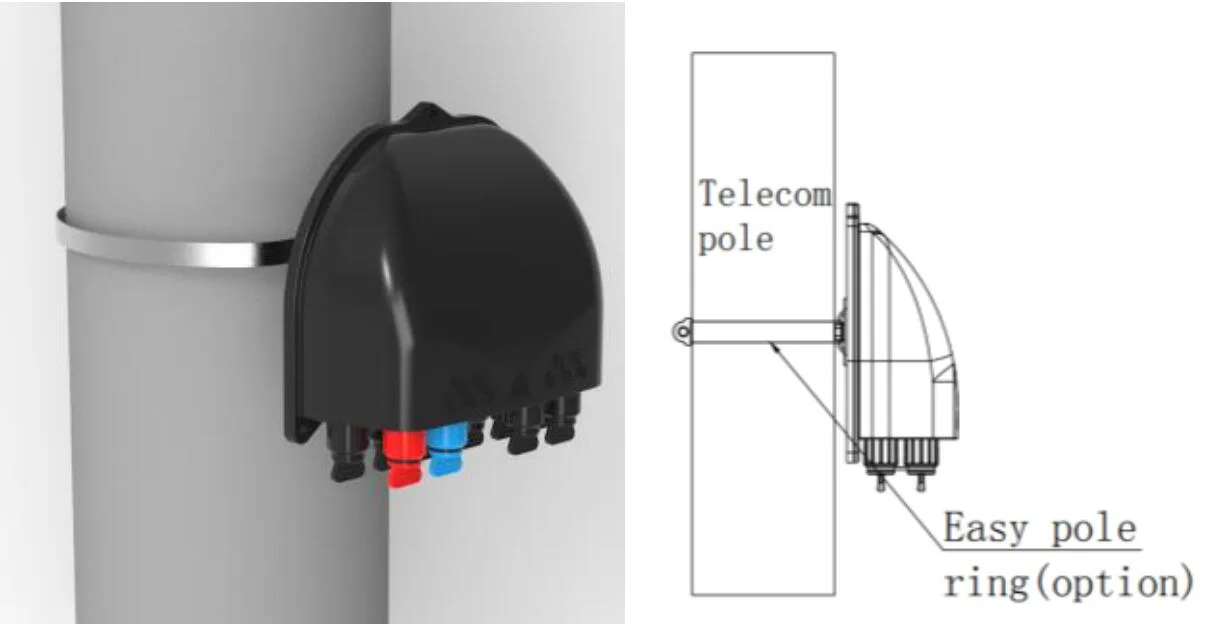

7.2. Suiteáil cuaille suite

Cuir an fáinne fonsa trí shliotán an phláta cúil agus socraigh é ar an cuaille teileachumarsáide

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Suiteáil suite cuaille

7.3. Suiteáil suite ar bhalla (le tráidire stórála cábla titim)

Druileáil 4 pholl sa bhalla de réir toise an pholl gléasta tráidire stórála cábla titim, cuir an breiseán leathnaithe φ 8 * 40, cuir an bosca chun na poill a mheaitseáil, agus Fasten leis na scriúnna.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Suiteáil suite ar bhalla (le tráidire stórála cábla titim

7.4. Suiteáil suite cuaille (le tráidire stórála cábla titim)

Cuir an crios cruach dhosmálta tríd an sliotán den tráidire stórála cábla titim agus socraigh é ar an cuaille le búcla.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Suiteáil suite cuaille (le tráidire stórála cábla titim)

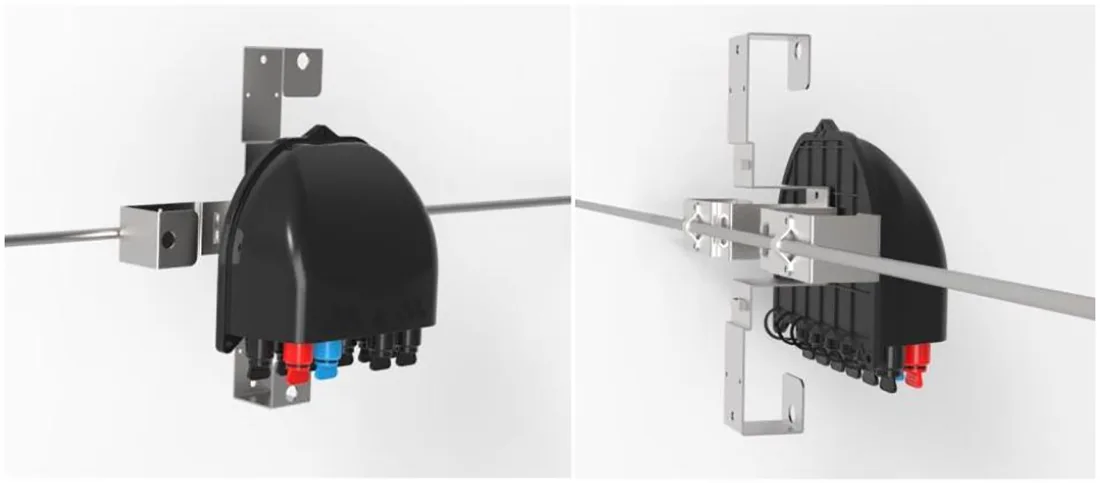

7.5. Suiteáil ón aer (le tráidire stórála cábla titim)

Bain úsáid as an bpláta miotail beag chun an bosca dáilte a shocrú chuig an teachtaire.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Suiteáil ón aer (le tráidire stórála cábla titim)

8. Oibriú cónascaire

8.1 cuibheoir réamhnasctha - A （E）

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Cuibheoir réamhnasctha - B （XL）

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 cuibheoir réamhnasctha - e (a)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Adapter réamhnasctha -f

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Pacáiste

Mír	Ábhar	Méid (mm)	Cainníocht	Comh -mheáchan (kg)
Pacáistiú Táirgí Neamhspleách	Cartán	195x195x95	1	0.7
Cartán pacáistithe seachtrach	Cartán	810x410x510	40	28.1
Tabhair faoi deara: gan tráidire stórála cábla titim
