Bosca Dáileacháin Cábla Snáithín Réamh-Ceangailte GFS-004-006C

1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don líonra FTTX.

GFS-004-006C

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

1.3 Timpeallacht Iarratais

2. Saintréithe

1. Tá an bhlaosc bun agus an clúdach uachtair táthaithe ag táthú pláta te, nach bhfuil inscortha.

2. Ábhar: PP+GF.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP68.

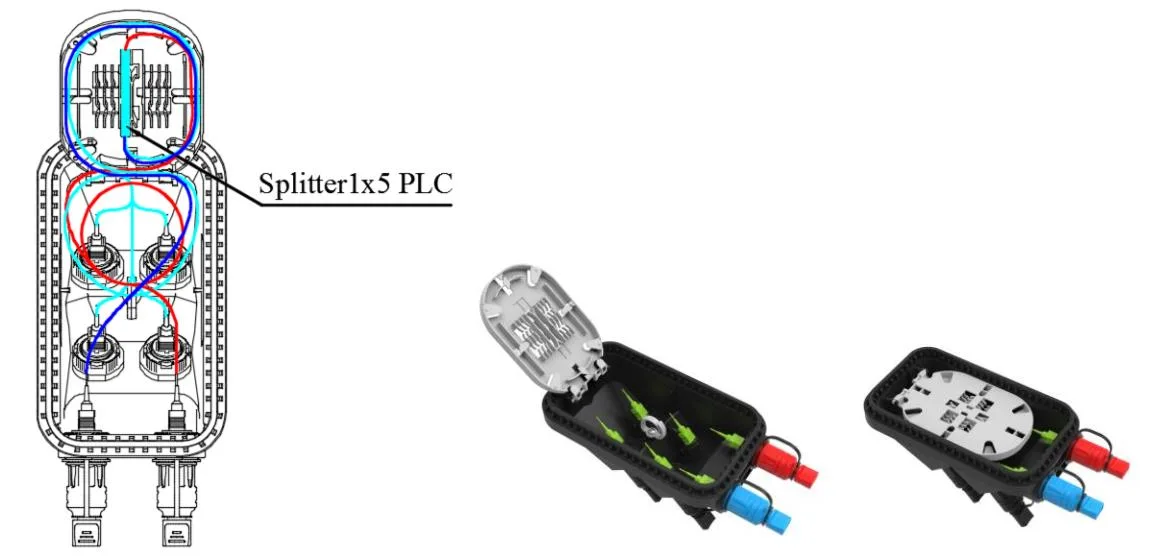

5. Tá an taobh istigh feistithe le scoilteoir 1x2 FBT+ 1x4 PLC scoilteoir nó scoilteoir 1x4 PLC.

6. Modh suiteála: suite cuaille, suite ón aer, suite ar bhallaí.

3. Sonraíochtaí

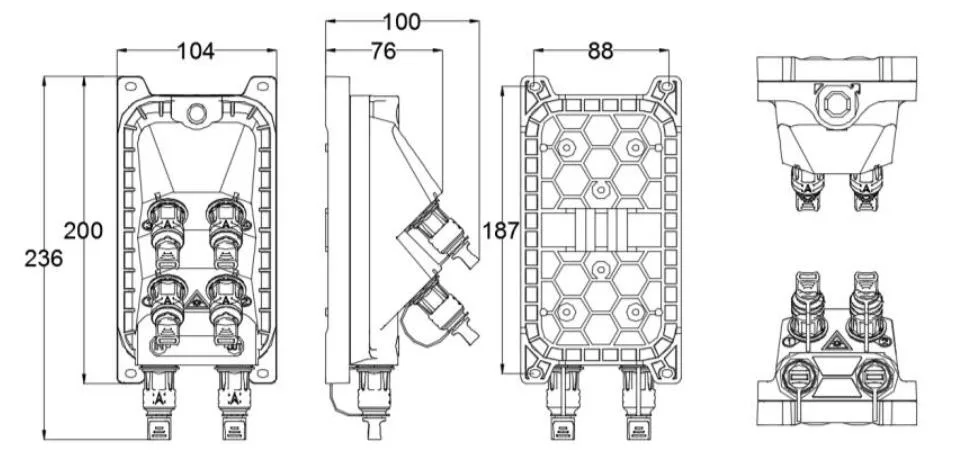

3.1 Sonraíochtaí Meicniúla

4. Cumraíocht

Príomh -pharaiméadair optúla

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir Riachtanais.

5. Pictiúr Táirgí

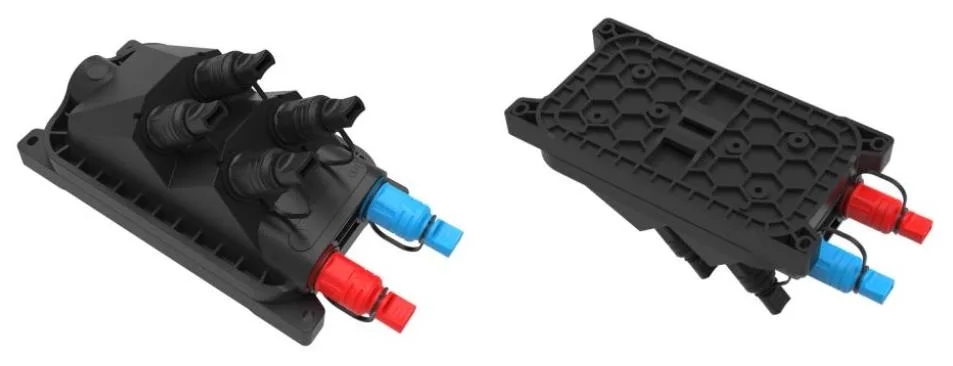

5.1 bealaí cábla táirge:

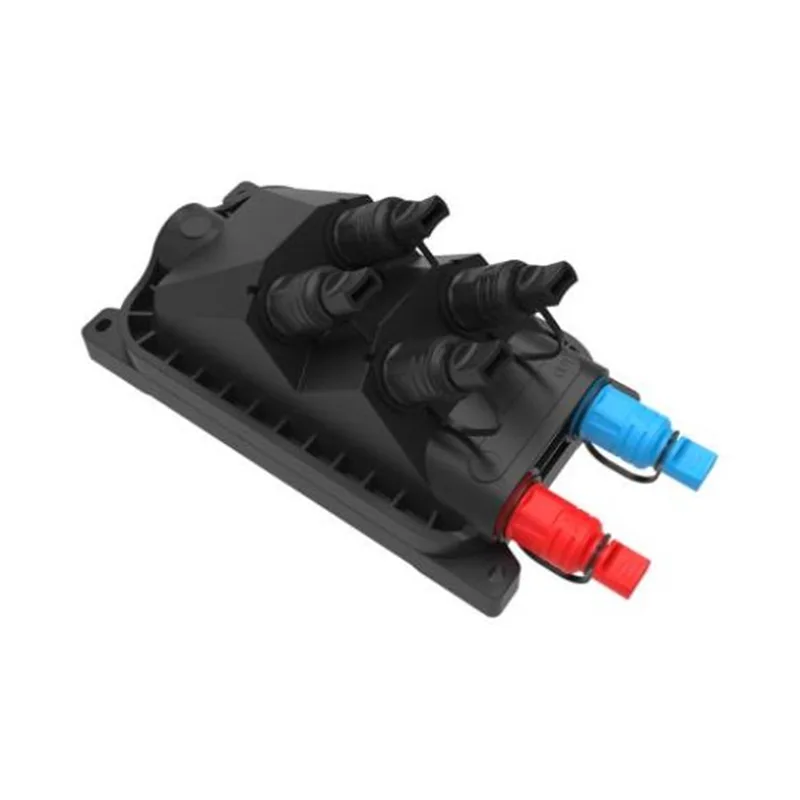

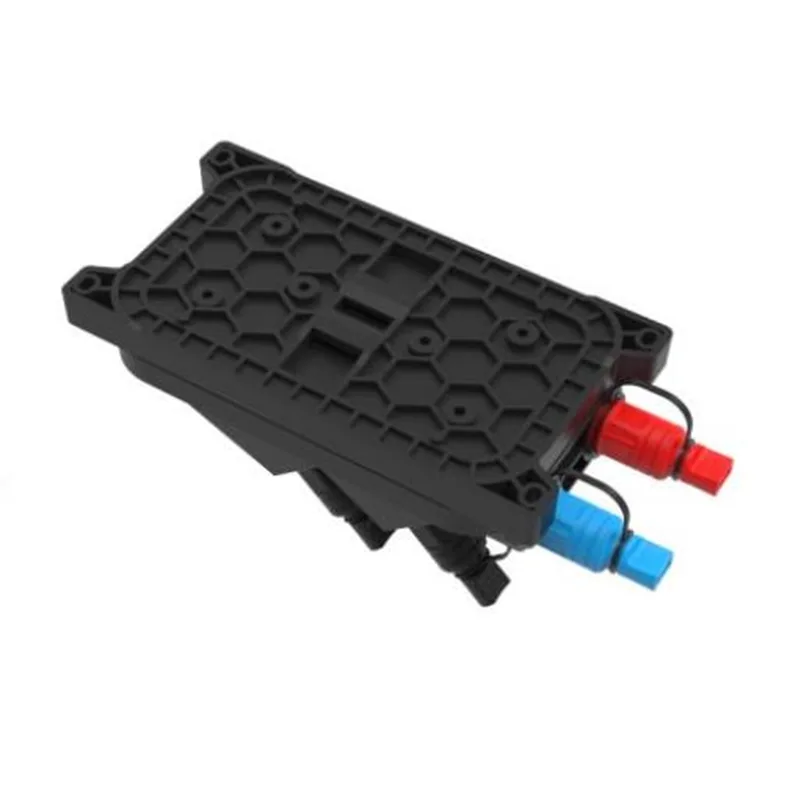

Pictiúr táirge GFS-004-006C

6. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ​​ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

7. Suiteáil

7.1. Suiteáil suite ar bhalla

Druileáil 4 pholl isteach sa bhalla bunaithe ar an méid i dTábla 1, cuir an bolt leathnaithe φ8*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as bolt chun é a cheangal.

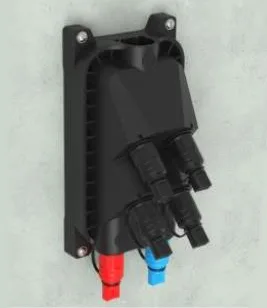

Suiteáil suite balla

7.2. Suiteáil cuaille suite

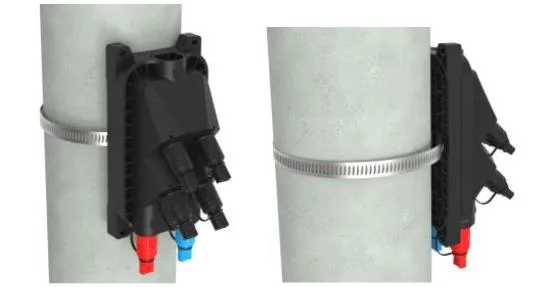

Deisigh 1 tacar den fháinne cuaille chuig an cuaille teileachumarsáide

Suiteáil suite cuaille

7.3. An struchtúr lasnairde

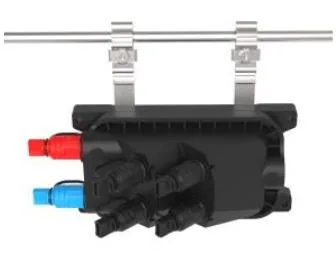

Cuir an dá cheann suiteáilte ar chassis an lasnairde a crochadh ar an tsreang, agus ansin bolted, cosc ​​ar an gcás titim amach.

An struchtúr lasnairde

8. Oibriú cónascaire

8.1 cuibheoir réamhnasctha - A （E）

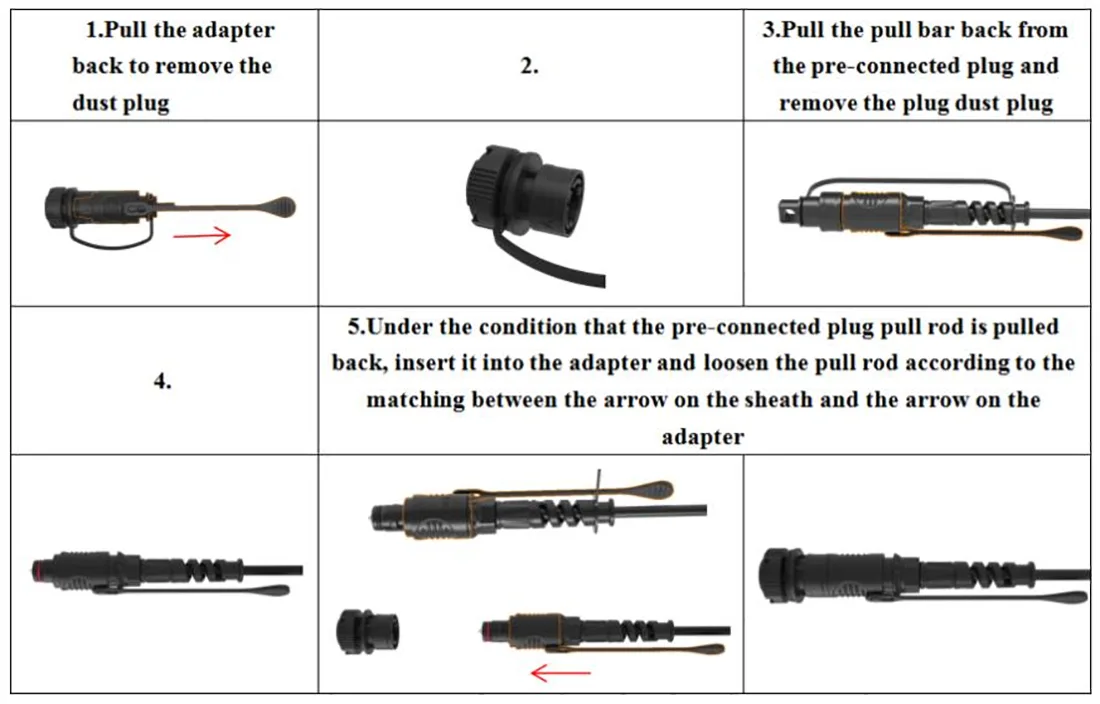

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

8.2 Cuibheoir réamhnasctha - B （XL）

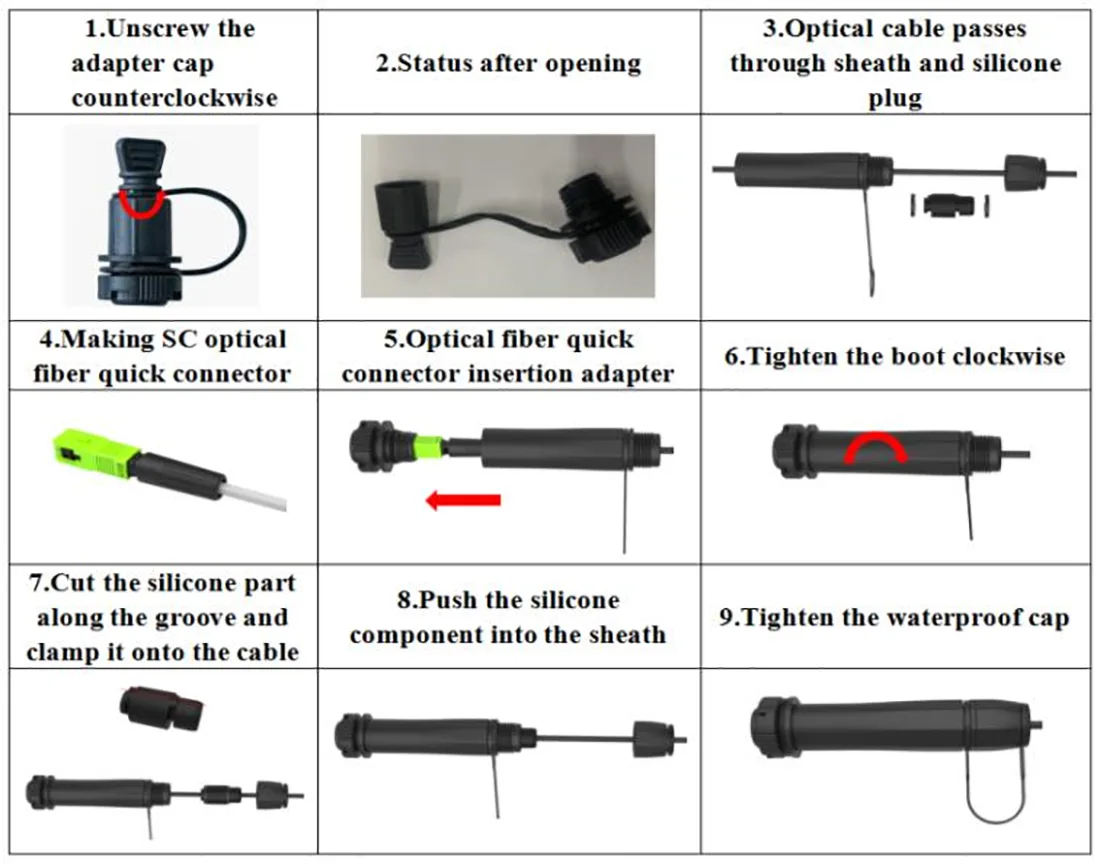

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

8.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

8.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.5 cuibheoir réamhnasctha - e (a)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

8.6 Adapter réamhnasctha -f

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

8.7 cuibheoir réamhnasctha - g

8.8 cuibheoir réamhnasctha-H-1

8.9 cuibheoir réamhnasctha-J-1
