Cur síos ar an Táirge

1. Ginearálta

1.1 Cur síos

Bosca dáilte optúil réamh-nasctha mar an trealamh nód dáilte líonra FTTX is úire, soláthraíonn sé nasc tapa agus iontaofa, cosaint mhaith agus bainistíocht don FTTX líonra.

Cineál táirgthe	Aicmiú
GFS-016-009C	Bosca dáilte cábla snáthoptaice réamh-nasctha

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

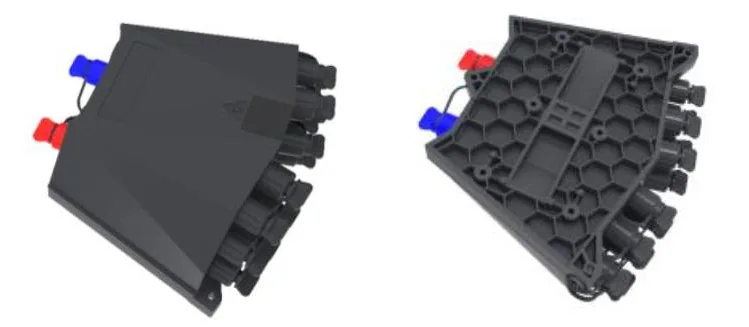

Cuma GFS-016-009C

1.2 Comhlíonann caighdeáin

Tá an táirgeadh a thairgtear deartha, monaraithe agus tástála de réir na gcaighdeán mar seo a leanas:

Sin-t g.652	Saintréithe snáithín optúil aon-mhodh
IEC 60794-1-1-1	Cáblaí snáithíní optúla cuid 1-1: Sonraíocht chineálach Ginearálta
IEC 60794-1-2	Cáblaí snáithín optúil-chuid 1-2: Nós imeachta tástála cábla optúil sonraíochta cineálach

1.3 Timpeallacht Iarratais

Mír	Luach
Teocht oibríochta	-40 ºC ～+65 ºC
Teocht suiteála	-5 ºC ～+40 ºC
Teocht stórála	-40ºC ～+65 ºC
Brú atmaisféarach	70 ～ 106kpa
Taiseachas coibhneasta	≤93 ％ (+40 ℃)

2. Saintréithe

1. Tá an bhlaosc bun agus an clúdach uachtair táthaithe ag táthú pláta te, nach bhfuil inscortha.

2. Ábhar: PP+GF.

3. Cruthúnas taise, uiscedhíonach, cruthúnas deannaigh, frith-aging.

4. Leibhéal cosanta suas go IP68.

5. Tá an taobh istigh feistithe le scoilteoir 1x2 FBT+ 1x16 PLC scoilteoir nó scoilteoir 1x16 PLC.

6. Modh suiteála: suite cuaille, suite ón aer, suite ar bhallaí.

3. Sonraíochtaí

3.1 Sonraíochtaí Meicniúla

Mír	Sonraíochtaí Sonraíochtaí	Abair
Ábhar tithíochta	Pp +gf
Ábhar cúlpháirtí miotail	Cruach dhosmálta ardcháilíochta

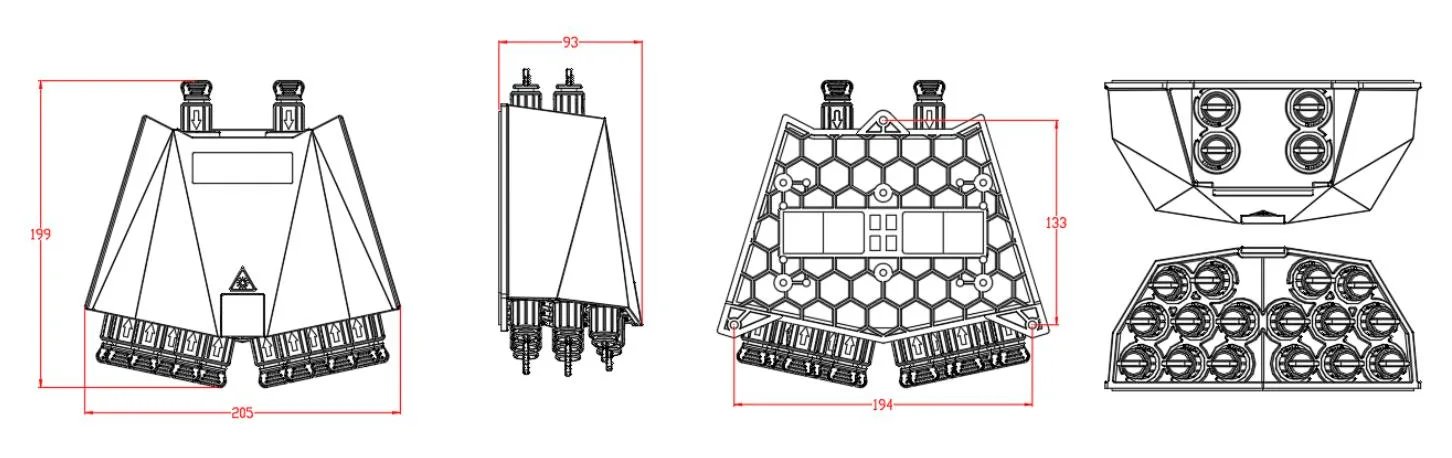

Toise Seachtrach (MM)	20519993mm
Dath	Dubh salach
Seasamh Poll Suiteála (MM)	194*133
Líon na n-cuibheoirí réamh-nasctha	18
Scaréil	Scoilteoir 1x2 FBT+ 1x16 PLC Scoilteoir
Grád ip	IP68
Inmharthanacht	UL94-HB	Mainneachtain
Tástáil spraeála salainn neodrach (NSS)	48 h	Mainneachtain

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

4. Cumraíocht

4.1 Príomhpharaiméadair Optúla

Scaréil	An (db)		RL (DB)	An (db)	Modh tástáil
Scaréil	Scaréil			Bosca dáileacháin	Modh tástáil
12 fbt (90/10) + 1 16 PLC Scoilteoir, le cónascaire SCAPC	1*2 FBT (90%)	≤1	≥55	≤1.2	IL: IEC61300-3-4 Modh B. RL: IEC61300-3-6 Modh 1
	12 FBT (10%) +116 plc	≤24.8	≥55	≤25
12 FBT (80/20) + 1 16 PLC Scoilteoir, le cónascaire SCAPC	1*2 FBT (80%)	≤1. 4	≥55	≤1.6
	12 FBT (20%) +1 16 plc	≤21.6	≥55	≤21.8
12 FBT (70/30) + 1 16 PLC Scoilteoir, le cónascaire SCAPC	1*2 FBT (70%)	≤2.1	≥55	≤2.3
	12 FBT (30%) +116 plc	≤19.6	≥55	≤19.8
12 FBT (60/40) + 116 PLC Scoilteoir, le cónascaire SCAPC	1*2 FBT (60%)	≤2.8	≥55	≤3.0
	12 FBT (40%) +116 plc	≤18.3	≥55	≤18.5
12 FBT (50/50) + 1 16 PLC Scoilteoir, le cónascaire SCAPC	1*2 FBT (50%)	≤3.7	≥55	≤3.9
	12 FBT (50%) +1 16 plc	≤17.2	≥55	≤17.4
1* 16 scoilteoir PLC, le cónascaire SCAPC	1* 16 plc	≤13.5	≥55dB	≤13.7

Is luachanna réamhshocraithe iad na paraiméadair optúla a thaispeántar sa tábla thuas, agus is féidir iad a oiriúnú de réir na gceanglas.

5. Pictiúr Táirgí

5.1 bealaí cábla táirge:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

1 * 2 fbt + 1 * 16 bealaí cábla scoilteadh plc

5.2 Accessories

.	Páirt -ainm	Pictiúr tagartha	Aonad	Cainníocht	Abair
1	Úsáideoirí an -mhaith	/	ríomhairí pearsanta	1	Le linn
2	Tuarascáil Tástála Scoilte	/	ríomhairí pearsanta	1	Le linn

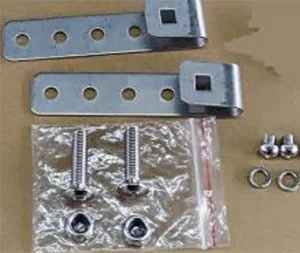

3	Trealamh suite ar bhalla		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

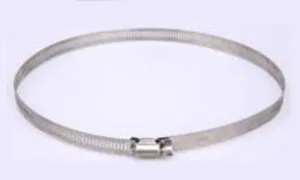

4	Trealamh suite cuaille		cóirigh	1	Roghnach mar iarratas ar chustaiméirí
5	Trealamh aer-suite		cóirigh	1	Roghnach mar iarratas ar chustaiméirí

6. Saintréithe Comhshaoil

Cloíonn an táirge seo le Treoir um Chaomhnú Comhshaoil ROHS, agus le hábhar luaidhe, caidmiam, mearcair, cróimiam hexavalent, biphenyl polybrominated (PBB) agus éitear défheinile polybrominated (PBDE) an teorainn.

7. Suiteáil

7.1. Suiteáil suite ar bhalla

Druileáil 3 pholl sa bhalla de réir na toise, cuir an breiseán leathnaithe φ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as scriúnna chun é a cheangal.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Suiteáil suite balla

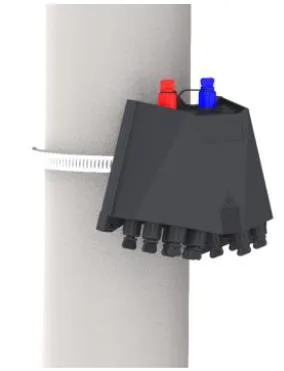

7.2. Suiteáil cuaille suite

Cuir an fáinne fonsa trí shliotán an phláta cúil agus socraigh é ar an cuaille teileachumarsáide

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

Suiteáil suite cuaille

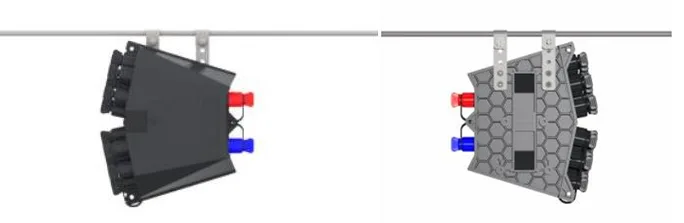

7.3 An struchtúr lasnairde

Ceangail an suiteáil ar chassis an lasnairde a crochadh ar an tsreang, agus ansin bolted, cosc ar an gcás titim as.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-016-009C

An struchtúr lasnairde

8. Oibriú cónascaire

8.1 cuibheoir réamhnasctha - A （E）

⚫ Rothlaigh an chuid saighead de chónascaire snáithín go tuathalach agus tóg an caipín deannaigh amach.

Pre-connected adapter - A（ E）

⚫ Tá an chuid saighead den chónascaire snáithín thuas, cuir isteach cónascaire snáithín isteach sa soicéad agus ansin rothlaigh an tsaighead cuid de deiseal.

Pre-connected adapter - A（ E）

8.2 Cuibheoir réamhnasctha - B （XL）

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal

Pre-connected adapter - B（XL）

8.3 cuibheoir réamhnasctha - c

⚫ Brúigh an fáinne sleamhnáin ar an mbreiseán preformed snáithín optúil i dtreo an tsaighead chun an caipín deannaigh a bhaint; Brúigh an cnaipe chun an caipín deannaigh a thógáil amach ar an gcuibheoir i dtreo an tsaighead.

Pre-connected adapter - C

⚫ Ailínigh corp an phlocóid réamhfhorbartha leis an mbúcla cuibheoir go dtí go bhfuil sé ceangailte. Ceangail an dá chlúdach deannaigh ar an mbealach céanna.

Pre-connected adapter - C

⚫ Déanann an breiseán réamhdhéanta suiteáilte an fáinne sleamhnáin a bhrú chun an búcla a scaoileadh, agus ansin tarraing an príomhchomhlacht siar chun é a dheighilt.

Pre-connected adapter - C

8.4 Cuibheoir réamhnasctha - D.

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán réamhcheangailte agus an clúdach deannaigh i dtreo an tsaighead.

Pre-connected adapter - D

⚫ Ceangail an breiseán réamhcheangailte D agus an cuibheoir réamhcheangailte D i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

Pre-connected adapter - D

8.5 cuibheoir réamhnasctha - e (a)

⚫ Cas an breiseán réamhcheangailte frith -deiseal agus oscail an breiseán agus an clúdach deannaigh réamhcheangailte i dtreo an tsaighead

Pre-connected adapter - E ( A )

⚫ Ceangail an breiseán réamhcheangailte E agus an cuibheoir réamhcheangailte E i dtreo an tsaighead, agus rothlaigh an breiseán deiseal chun é a shocrú.

Pre-connected adapter - E ( A )

8.6 Adapter réamhnasctha -f

⚫ Cuir isteach an breiseán cónascaire snáithín optúil SC trí na codanna scaoilte ar a seal, agus ansin cuir isteach sa chuibheoir é;

⚫ Suiteáil Sheath Adapter Réamh -Nasctha XL ar chuibheoir le heochair phlaisteach;

⚫ Cuir isteach an breiseán den earrach snap isteach sa truaill;

⚫ Suiteálfar an clamp cábla agus beidh an líne gar don phlocóid;

⚫ Scriú an caipín suíochán clamp cábla leathair ar an truaill deiseal.

Pre-connected adapter -F<

8.7 cuibheoir réamhnasctha - g

Pre-connected adapter - G

9. Pacáiste

Mír	Ábhar	Méid (mm)	Cainníocht	Comh -mheáchan (kg)
Pacáistiú Táirgí Neamhspleách	Cartán	225x210x115	1	0.8
Cartán pacáistithe seachtrach	Cartán	470x440x615	20	17
Tabhair faoi deara: gan tráidire stórála cábla titim
