Sreang Talún Lasnairde Ilchodach Snáithín Optúil Uni-feadán

Is cábla hibrideach lasnairde é sreang talún ilchodach snáithíní optúla uni-feadán (OPGW) ina bhfuil snáithíní optúla, a bhfuil ilfheidhmeanna aige amhail sreang talún lastuas agus cumarsáid optúil.

Seol Fiosrúchán

Cur síos ar an Táirge

Is cábla hibrideach lasnairde é Sreang Talún Ilchodach Snáithín Optúil Uni-feadán (OPGW) ina bhfuil snáithín optúil, a bhfuil ilfheidhmeanna aige mar sreang talún lastuas agus cumarsáid optúil. Difriúil ó sreanga talún lastuas traidisiúnta, comhtháthaíonn an táirge seo comhpháirteanna optúla cumarsáide isteach sa struchtúr cábla, ag baint amach comhtháthú cosanta líne tarchurtha cumhachta agus tarchur faisnéise, rud a d'fhéadfadh costas tógála agus oibríochta agus cothabhála líonraí cumhachta agus cumarsáide a laghdú go héifeachtach.

Scóip Iarratais Sreang Talaimh Lastuas Ilchodach Snáithín Optúil Uni-feadán

Úsáidtear Sreang Talún Forchostais Ilchodach Snáithín Optúil Uni-Tube Orientalfiber go príomha le haghaidh 110KV, 220KV, 500KV, 750KV agus línte cumarsáide córais tarchurtha ardvoltais lastuas. Chomh maith leis an tionscal cumhachta, úsáidtear an táirge go forleathan freisin i dtionscail idirthurais iarnróid, mhórbhealaigh, pheitriceimiceach, mhianadóireacht agus eile a bhfuil gá acu le cosaint talún lastuas agus cumarsáid optúil ardluais, ag soláthar tacaíocht tarchurtha sonraí cobhsaí agus éifeachtach do tháirgeadh agus oibriú tionsclaíoch.

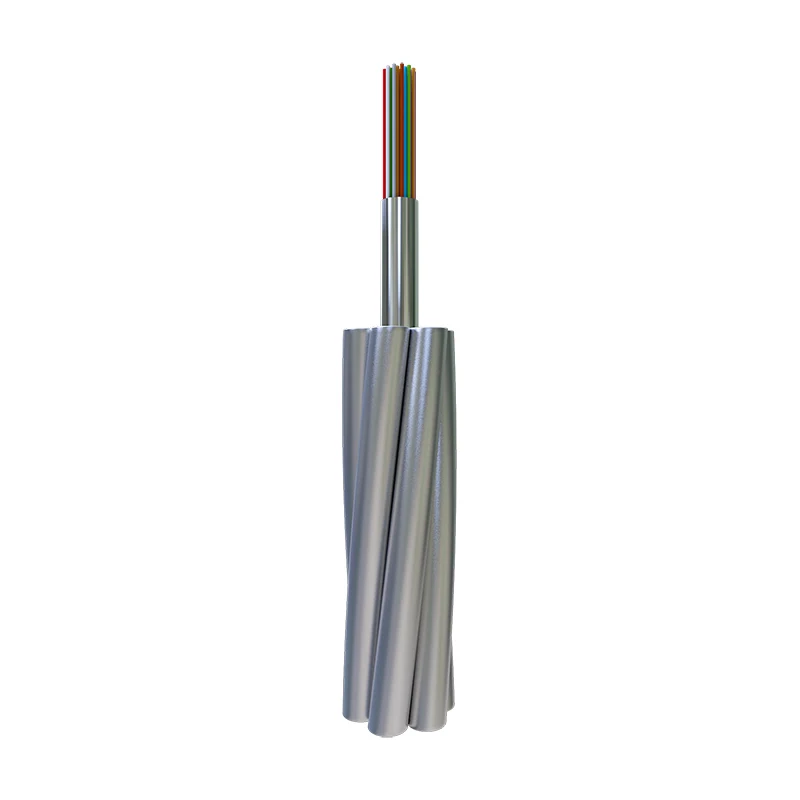

Struchtúr Táirge

Comhpháirteanna Croí

Glacann an Orientalfiber Uni-feadán Optúil Snáithín Ilchodach Talún Forchostais dearadh struchtúrach eolaíoch agus réasúnta, agus áirítear a chomhpháirteanna lárnacha aonad snáithíní optúla, sreang cóimhiotal alúmanaim, croí cruach agus sheath seachtrach. Cuirtear an t-aonad snáithíní optúla i bhfeadán amháin, rud a chosnaíonn go héifeachtach an snáithín optúil ó dhamáiste meicniúil seachtrach agus creimeadh comhshaoil; tá an sreang cóimhiotal alúmanaim agus an croí cruach freagrach as an bhfórsa teanntachta a iompar agus cobhsaíocht an chábla a chinntiú le linn oibriú lastuas; tá an sheath seachtrach déanta as ábhair ard-chaighdeán frith-aging agus creimeadh-resistant, ag leathnú shaol seirbhíse an táirge.

Buntáistí Struchtúracha

Déanann dearadh struchtúr aon-fheadáin an Sreang Talún Forchostais Ilchodach Snáithín Optúil Uni-feadán struchtúr an táirge a dhlúth, atá áisiúil le haghaidh iompair agus suiteáil. Ag an am céanna, cinntíonn dáileadh réasúnta na gcomhpháirteanna inmheánacha go bhfuil dea-airíonna meicniúla agus feidhmíocht chumarsáide maith ag an táirge, agus is féidir é a oiriúnú do thimpeallachtaí éagsúla lasmuigh crua, mar shampla gaoth láidir, báisteach trom, teocht ard agus teocht íseal.

Saintréithe Táirge

Tréithe Feidhmíochta Meicniúla

● Neart teanntachta maith: Tá an táirge feistithe le croí cruach ard-neart agus sreang cóimhiotal alúmanaim, a fhéadfaidh fórsa teanntachta mór a iompar, a oiriúnú do riachtanais suiteála lastuas línte tarchurtha ard-achair, agus a chinntiú nach bhriseann nó deform an cábla faoi ghnáthchoinníollacha úsáide.

● Trastomhas beag, meáchan éadrom, ualach breise beag ar an túr: I gcomparáid le sreanga talún lastuas ilchodach traidisiúnta, tá trastomhas níos lú agus meáchan níos éadroime ag an sreangán talún lastuas Ilchodach Snáithín Optúil Uni-Tube, rud a fhéadfaidh an t-ualach breise ar an túr tarchurtha a laghdú, an infheistíocht i dtógáil túr a laghdú, agus cobhsaíocht iomlán na líne tarchurtha cumhachta a fheabhsú.

Tréithe Feidhmíochta Cumarsáide

● Aonad optúil fad farasbarr snáithíní cuí a dhéanamh: Tá an struchtúr aon-fheadáin áisiúil chun an fad farasbarr snáithíní optúla a shocrú, rud is féidir a chúiteamh go héifeachtach as an athrú ar fhad snáithín de bharr difríocht teochta agus dífhoirmiúchán meicniúil, cobhsaíocht tarchurtha comhartha optúla a chinntiú, agus an maolú comhartha a laghdú le linn tarchurtha.

● Laghdú comhartha íseal: Tá feidhmíocht tarchurtha maith, maolú comhartha íseal ag an snáithín optúil ardcháilíochta roghnaithe, agus féadann sé tarchur sonraí ardluais fad-achair a bhaint amach, ag freastal ar riachtanais chumarsáide na gcóras tarchurtha ardvoltais agus cásanna tionsclaíocha éagsúla.

Saintréithe Inoiriúnaitheachta Comhshaoil

● Friotaíocht creimthe: Déileáiltear le truaill sheachtrach agus comhpháirteanna inmheánacha miotail an táirge le teicneolaíocht frith-chreimeadh, a fhéadfaidh seasamh in aghaidh creimeadh báisteach aigéadach, ceo salainn agus timpeallachtaí crua eile, agus atá oiriúnach le húsáid i limistéir chósta, tionsclaíocha agus eile le coinníollacha comhshaoil dian.

● Frith-aging agus friotaíocht teocht ard agus íseal: Tá dea-fheidhmíocht frith-aosaithe ag ábhar an táirge, is féidir leis a oiriúnú don timpeallacht úsáide fadtéarmach lasmuigh, agus is féidir leis oibriú de ghnáth sa raon teochta -40 ℃ go 80 ℃, ag cinntiú oibriú cobhsaí an táirge i réigiúin éagsúla aeráide.

Úsáidtear sreang talún lasnairde ilchodach snáithíní optúla uni-feadán go príomha le haghaidh 110KV, 220KV, 500KV, 750KV agus línte cumarsáide córais tarchurtha ardvoltais lastuas.

Tréithe

● Neart teanntachta maith

● Trastomhas beag, meáchan éadrom, ualach beag breise ar an túr

● Éasca a dhéanamh ar fhad iomarcach snáithín cuí aonad optúla

Saintréithe Snáithíní Optúla

	Caolú				bandaleithead		Scaipeadh Mód Polarúcháin
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Snáithín Aonair	Luach Nasc Dearaidh (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps / km	≤0.1ps/km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps / km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Foirgníochtaí agus Feidhmíocht

	Aicmiú	Ábhar	Luach
Tógáil	Snáithín Optúil	G652D/G655 etc.	2 - 48
	Tube Cosanta	Feadán cruach dhosmálta	1.5 - 6mm
	Líne Shnáithe	Sreang AS / sreang AA / slat Al	1.5 - 6mm
	uas. Trastomhas		18mm
	uas. Trasghearradh		200mm2
Saintréith	De réir na gcaighdeán mar DL/T 832, IEC60794-4-10, IEEE1138
	uas. Neart Teanntachta (RTS ) (kN)		280
	uas. Neart Crush (N/100mm)		2200
	uas. Cumas Reatha Gearr (40 ℃ -200 ℃) (kA2s)		100
	Min. Ga Lúbthachta (Dinimiciúla)		20d
	Min. Ga Lúbthachta (Statach)		15D
Feidhmíocht Timpeallachta	Suiteáil (℃)		-10 go +50
	Iompar agus Oibríocht (℃)		-40 go +65

Nóta: Is é D trastomhas cábla.

Cineál Sonrach agus Sonraí Teicniúla

Níl.	Sonraí Teicniúla
Níl.	Cineál Táirge	Cineál Struchtúr	uas. Líon Snáithíní	Cuid de AS Wire (mm²)	Trastomhas （mm）	Meáchan Cábla (kg/km)	Ráta Neart Teanntachta （kN）	20 ℃ DC Friotaíocht （Ω/km）	Cumas Reatha Gearr Ama （40-200 ℃ kA2.s）
1	OPGW-24B1.3-40-[51; 9]	6/3.0/20AS, Aonad Optúil 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Aonad Optúil 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Aonad Optúil 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42; 38]	6/3.8/40AS, Aonad Optúil 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

Saintréithe Tástála Meicniúla agus Comhshaoil

Mír	Modh Tástála	Riachtanais
Teannas	IEC 60794-1-2-E1 Luchtaigh: de réir struchtúr cábla Fad samplach: nach lú ná 10m, fad nasctha nach lú ná 100m Fad ama: 1min	40% RTS gan aon bhrú breise snáithíní (0.01%), gan aon mhaolú breise (0.03dB). 60% RTS  brú snáithín≤0.25%, maolú breise≤0.05dB (Gan maolú breise tar éis na tástála).
Crush	IEC 60794-1-2-E3 Luchtaigh: de réir an tábla thuas, trí phointe Fad ama: 10min	Laghdú breise ag 1550nm ≤0.05dB/snáith; Gan aon damáiste do na heilimintí
Treá Uisce	IEC 60794-1-2-F5B Am : 1 uair Fad samplach: 0.5m Airde an uisce: 1m	Gan aon sceitheadh uisce.
Rothaíocht Teocht	IEC 60794-1-2-F1 Fad samplach: Gan níos lú ná 500m Raon teochta: -40 ℃ go +65 ℃ Timthriallta: 2 Am dwell tástála rothaíochta teochta: 12h	Beidh an t-athrú ar chomhéifeacht tanúcháin níos lú ná 0.1dB/km ag 1550nm.
