Déantar an feadán scaoilte (agus an rópa líonta) a chasadh thart ar an gcroílár treisithe lárnach chun croí-chábla dlúth agus ciorclach a chruthú, agus líontar na bearnaí sa chroí-chábla le líontóirí blocáil uisce. Tar éis an téip alúmanaim atá brataithe le plaisteach (APL) a fhilleadh go fadtréimhseach, déantar truaill inmheánach poileitiléin a easbhrú, agus tar éis an téip chruach phlaisteacha-bhrath (PSP) a bheith fillte go fadtréimhseach, déantar truaill sheachtrach poileitiléin a eastóscadh chun cábla a fhoirmiú.
Feidhmíocht mhaith mheicniúil agus teochta
Feadán scaoilte ard -neart atá frithsheasmhach in aghaidh hidrealú
Comhdhúil Líonta Feadán Speisialta Cinntíonn Cosaint Chriticiúil Snáithín
Friotaíocht agus solúbthacht a bhrú
Glactar leis na bearta seo a leanas chun an cábla a chinntiú go bhfuil an cábla ann:
-An plaisteach treisithe snáithín mar an ball Lárnach Neart
Comhdhúil Líonta Feadán -loose
Líon croí cábla -100%
Bacainn taise -APL
-Psp a fheabhsú taise cruthúnas
-Ábhar blocáilte uisce
Comhlíonann cábla GYFTA53 caighdeán YD/T 901 chomh maith le IEC 60794-1.

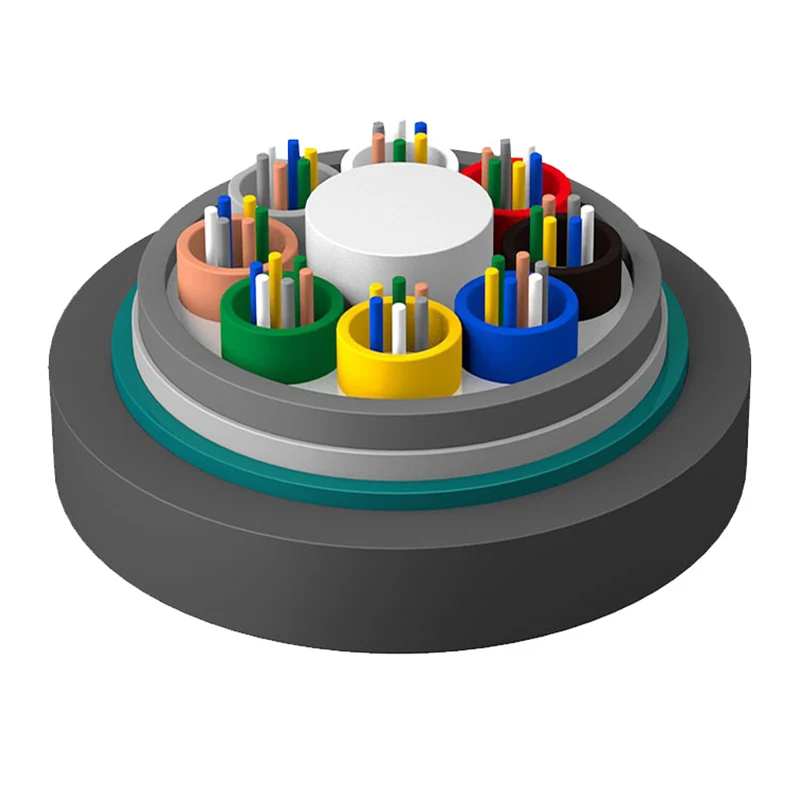

1.fibre
2. Comhdhúil Líonta Líonta
Feadán 3.loose
4. Comhdhúil Líonta Cabling
5.APL
6.Pe Sheath Istigh
Ábhar blocáilte uisce 7.
8.psp
9.frp Ball Neart
10.pe Sheath Seachtrach
|
Cineál cábla (Méadaithe ag 2 shnáithín) |
Comhaireamh snáithín |
Feadáin |
Líon líontóirí |
Meáchan cábla (tag) (kg/km) |
Neart teanntachta Téarma fada/gearrthéarmach (N) |
Friotaíocht crush Téarma fada/gearrthéarmach (N/100mm) |
Ga lúbthachta Statach/dinimiciúil (mm) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Teocht stórála/oibriúcháin: -40 ℃ -+70 ℃
|
Cineál snáithín |
Tanú （+20 ℃） |
Bandaleithead |
Cró uimhriúil |
Tonnfhad scoite scoite cábla λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550NM |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40db/km |
≤0.23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3db/km |
≤1.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0.200 ± 0.015 cheana féin |
--- |
|
62.5/125µm |
≤3.5db/km |
≤1.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0.275 ± 0.015 cheana féin |
--- |
Tabhair faoi deara:
a. Seasann iarmhír XN do chineál snáithín
b. Sonraítear socruithe datha snáithín agus feadán sa tábla aitheantais datha
c. Níor chóir go ndéanfadh an cábla stóráil sa timpeallacht lasmuigh níos mó ná 6 mhí d’fhonn staid mhaith an chábla a choinneáil
