Is é struchtúr cábla snáthoptaice éadrom-feadán-feadán ná snáithín optúil 250μm a chur isteach i bhfeadán scaoilte déanta as ábhar ard modulus, agus tá an feadán scaoilte líonta le cumaisc uiscedhíonach. Tá an feadán scaoilte fillte go fadtréimhseach le ciseal de chrios cruach plaisteach (PSP), agus cuirtear ábhar blocáil uisce idir an crios cruach agus an feadán scaoilte chun a chinntiú go mbeidh feidhmíocht an chábla optúil agus blocáil uisce. Cuirtear dhá shreang chruach chomhthreomhara ar an dá thaobh agus ansin déantar truaill poileitiléin a easbhrú chun cábla a dhéanamh.
Cinntíonn dhá shreang cruach chomhthreomhara neart teanntachta
Trastomhas beag, meáchan éadrom agus suiteáil chairdiúil
Is féidir faid deighleog níos faide a tháirgeadh
Caighdeáin
Comhlíonann cábla gyxs/gyxtw caighdeán YD/T 769.

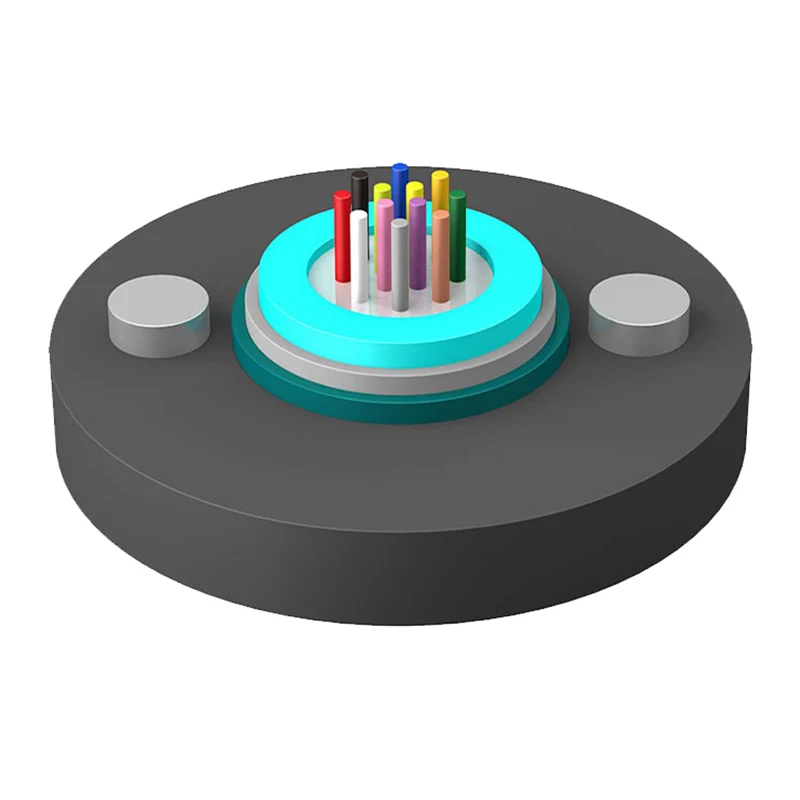

Líníocht struchtúr
1. Snáithín
Beart Feadán Feadán
3. Comhdhúil Feadán Feadán
4. Feadán scaoilte
5. Sreang Cruach
6. Ábhar blocáilte uisce
7. PSP
8.
Paraiméadair theicniúla
Cineál cábla
(Méadaithe ag 2 shnáithín)
Comhaireamh snáithín
Meáchan cábla (tag)
(kg/km)
Neart teanntachta
Téarma fada/gearrthéarmach
(N)
Friotaíocht crush
Téarma fada/gearrthéarmach
(N/100mm)
Ga lúbthachta
Statach/dinimiciúil
(mm)
Gyxs/gyxtw-2 ~ 12xn
2 ~ 12
82
600/1500
300/1000
10d/20d
Gyxs/gyxtw-14 ~ 24xn
14 ~ 24
127
Gyxs/gyxtw-2 ~ 12xn
2 ~ 12
124
1000/3000
Gyxs/gyxtw-14 ~ 24xn
14 ~ 24
147
Teocht stórála/oibriúcháin: -40 ℃ -+70 ℃
Saintréithe optúla
Cineál snáithín
Tanú (+20 ℃)
Bandaleithead
Cró uimhriúil
Tonnfhad scoite scoite cábla λcc
@850nm
@1300nm
@1310nm
@1550NM
@850nm
@1300nm
G.652
---
---
≤0.36db/km
≤0.22db/km
---
---
---
≤1260nm
G.655
---
---
≤0.40db/km
≤0.23db/km
---
---
---
≤1450nm
50/125µm
≤3.3db/km
≤1.2db/km
---
---
≥500MHz · km
≥500MHz · km
0.200 ± 0.015 cheana féin
---
62.5/125µm
≤3.5db/km
≤1.2db/km
---
---
≥200MHz · km
≥500MHz · km
0.275 ± 0.015 cheana féin
---
Tabhair faoi deara:
a. Seasann iarmhír XN do chineál snáithín
b. Sonraítear socruithe datha snáithín agus feadán sa tábla aitheantais datha
c. Níor chóir go ndéanfadh an cábla snáthoptaice éadrom-armúrtha-feadán a stóráil i dtimpeallacht lasmuigh níos mó ná 6 mhí d’fhonn an ríl cábla a choinneáil go maith stát maith
